▼高電圧フィードスルー (ねじなしタイプ)
・電力、ヒーター、ランプ等の用途で使用されています
・電極にねじ切りのないタイプです
・スリムな設計で、ICF70に2本導入可能
・耐電圧6kV DC,電流145A
・電極材質:無酸素銅
・電極数:1,2
▼高電圧フィードスルー は以下のタイプが規格化されています(一覧)
・電極ねじ加工あり:無酸素銅,無酸素銅+ニッケルめっき,SUS
・コンパクトタイプ(電極ねじきりなし):無酸素銅 (5kV 22A),SUS (5kV 3A)
・シリコンプラグタイプ:無酸素銅(3kV 35A,5kV 110A)
・フランジ:NW/KF,ICF,JIS-VF,JIS-VG
※ICF70対応の電圧端子用保護カバーもご用意しております
▼その他
・端子の配置変更、数量変更、フランジ規格・サイズ変更、多品種の溶接、特注品なども迅速に対応いたします。 ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらから
基本情報 | |
---|---|
タイプ | 高電圧・高電流 |
電極 | 無酸素銅 |
フランジ材質 | SUS 304 |
スリーブ | コバール® |
絶縁体 | アルミナセラミック |
最高温度 | 450℃ |
最低温度 | -196℃ |
リークレート | <1.3x10-10Pa・㎥/sec |
絶縁抵抗値 | 10⁹ ohm |
耐電圧: DC | 6 kV |
電流値: 1 本あたり | 145 A |
フィードスルー | 6 kV / 145 A |
※製品コード・型式をクリックいただくと、ご覧いただけます。

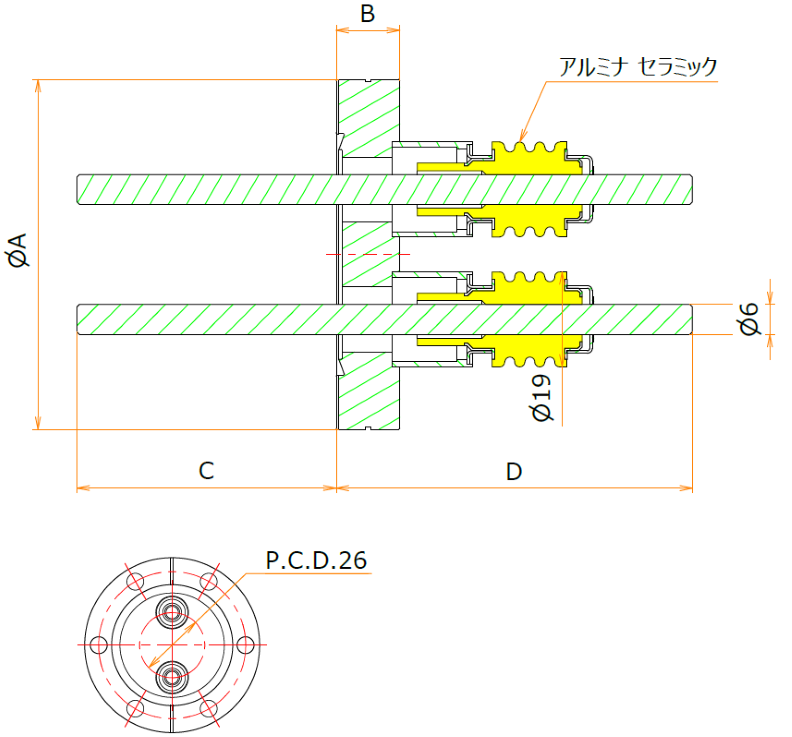

製品コード / 型式 | NW/KF | ICF | VF | VG | A | B | C | D | 電極数 | 在庫・納期 |
単価(税込) |
||||||||||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
18820 / N26K145ACU1NT | 16 | - | - | - | 30 | 6 | 53.2 | 69.8 | 1 |
欠品時
21営業日
|
38,600円 (税込42,460円) | ||||||||||||||||||||||||
製品コード :18820
型式 :N26K145ACU1NT
|
|||||||||||||||||||||||||||||||||||
18821 / N36K145ACU1NT | 25 | - | - | - | 40 | 6 | 60.5 | 62.5 | 1 |
欠品時
21営業日
|
38,700円 (税込42,570円) | ||||||||||||||||||||||||
製品コード :18821
型式 :N36K145ACU1NT
|
|||||||||||||||||||||||||||||||||||
18822 / N46K145ACU1NT | 40 | - | - | - | 55 | 6 | 60.5 | 62.5 | 1 |
欠品時
21営業日
|
38,800円 (税込42,680円) | ||||||||||||||||||||||||
製品コード :18822
型式 :N46K145ACU1NT
|
|||||||||||||||||||||||||||||||||||
18823 / N46K145ACU2NT | 40 | - | - | - | 55 | 6 | 60.5 | 62.5 | 2 |
欠品時
21営業日
|
73,200円 (税込80,520円) | ||||||||||||||||||||||||
製品コード :18823
型式 :N46K145ACU2NT
|
|||||||||||||||||||||||||||||||||||
18824 / C16K145ACU1NT | - | 34 | - | - | 34 | 7.5 | 49.8 | 73.2 | 1 |
現在庫数
1個
当日出荷可能
欠品時
21営業日
|
38,900円 (税込42,790円) | ||||||||||||||||||||||||
製品コード :18824
型式 :C16K145ACU1NT
|
|||||||||||||||||||||||||||||||||||
18825 / C26K145ACU1NT | - | 70 | - | - | 70 | 12.7 | 61.8 | 61.2 | 1 |
欠品時
21営業日
|
39,700円 (税込43,670円) | ||||||||||||||||||||||||
製品コード :18825
型式 :C26K145ACU1NT
|
|||||||||||||||||||||||||||||||||||
18826 / C26K145ACU2NT | - | 70 | - | - | 70 | 12.7 | 61.8 | 61.2 | 2 |
現在庫数
1個
当日出荷可能
欠品時
21営業日
|
74,100円 (税込81,510円) | ||||||||||||||||||||||||
製品コード :18826
型式 :C26K145ACU2NT
|
|||||||||||||||||||||||||||||||||||
18827 / F26K145ACU1NT | - | - | 20 | - | 80 | 8 | 63 | 60 | 1 |
欠品時
21営業日
|
39,600円 (税込43,560円) | ||||||||||||||||||||||||
製品コード :18827
型式 :F26K145ACU1NT
|
|||||||||||||||||||||||||||||||||||
18828 / F36K145ACU1NT | - | - | 25 | - | 90 | 8 | 63 | 60 | 1 |
欠品時
21営業日
|
39,800円 (税込43,780円) | ||||||||||||||||||||||||
製品コード :18828
型式 :F36K145ACU1NT
|
|||||||||||||||||||||||||||||||||||
18829 / F36K145ACU2NT | - | - | 25 | - | 90 | 8 | 63 | 60 | 2 |
欠品時
21営業日
|
74,200円 (税込81,620円) | ||||||||||||||||||||||||
製品コード :18829
型式 :F36K145ACU2NT
|
|||||||||||||||||||||||||||||||||||
18830 / F46K145ACU1NT | - | - | 40 | - | 105 | 10 | 63 | 60 | 1 |
欠品時
21営業日
|
40,200円 (税込44,220円) | ||||||||||||||||||||||||
製品コード :18830
型式 :F46K145ACU1NT
|
|||||||||||||||||||||||||||||||||||
18831 / F46K145ACU2NT | - | - | 40 | - | 105 | 10 | 63 | 60 | 2 |
欠品時
21営業日
|
74,600円 (税込82,060円) | ||||||||||||||||||||||||
製品コード :18831
型式 :F46K145ACU2NT
|
|||||||||||||||||||||||||||||||||||
18832 / F56K145ACU1NT | - | - | 50 | - | 120 | 10 | 63 | 60 | 1 |
欠品時
21営業日
|
40,400円 (税込44,440円) | ||||||||||||||||||||||||
製品コード :18832
型式 :F56K145ACU1NT
|
|||||||||||||||||||||||||||||||||||
18833 / F56K145ACU2NT | - | - | 50 | - | 120 | 10 | 63 | 60 | 2 |
欠品時
21営業日
|
74,800円 (税込82,280円) | ||||||||||||||||||||||||
製品コード :18833
型式 :F56K145ACU2NT
|
|||||||||||||||||||||||||||||||||||
18834 / G26K145ACU1NT | - | - | - | 20 | 80 | 8 | 63 | 60 | 1 |
欠品時
21営業日
|
39,700円 (税込43,670円) | ||||||||||||||||||||||||
製品コード :18834
型式 :G26K145ACU1NT
|
|||||||||||||||||||||||||||||||||||
18835 / G36K145ACU1NT | - | - | - | 25 | 90 | 8 | 63 | 60 | 1 |
欠品時
21営業日
|
39,500円 (税込43,450円) | ||||||||||||||||||||||||
製品コード :18835
型式 :G36K145ACU1NT
|
|||||||||||||||||||||||||||||||||||
18836 / G36K145ACU2NT | - | - | - | 25 | 90 | 8 | 63 | 60 | 2 |
欠品時
21営業日
|
73,900円 (税込81,290円) | ||||||||||||||||||||||||
製品コード :18836
型式 :G36K145ACU2NT
|
|||||||||||||||||||||||||||||||||||
18837 / G46K145ACU1NT | - | - | - | 40 | 105 | 10 | 63 | 60 | 1 |
欠品時
21営業日
|
40,200円 (税込44,220円) | ||||||||||||||||||||||||
製品コード :18837
型式 :G46K145ACU1NT
|
|||||||||||||||||||||||||||||||||||
18838 / G46K145ACU2NT | - | - | - | 40 | 105 | 10 | 63 | 60 | 2 |
欠品時
21営業日
|
74,600円 (税込82,060円) | ||||||||||||||||||||||||
製品コード :18838
型式 :G46K145ACU2NT
|
|||||||||||||||||||||||||||||||||||
18839 / G56K145ACU1NT | - | - | - | 50 | 120 | 10 | 63 | 60 | 1 |
欠品時
21営業日
|
40,400円 (税込44,440円) | ||||||||||||||||||||||||
製品コード :18839
型式 :G56K145ACU1NT
|
|||||||||||||||||||||||||||||||||||
18840 / G56K145ACU2NT | - | - | - | 50 | 120 | 10 | 63 | 60 | 2 |
欠品時
21営業日
|
74,800円 (税込82,280円) | ||||||||||||||||||||||||
製品コード :18840
型式 :G56K145ACU2NT
|
