NW/KF ガラスニップル Duran®

NW/KF ガラスニップル Duran®

▼NW/KF ガラスニップル EVAC社製(一覧)
・耐放射線領域、極低温でも使用可能
・内部を容易に観察できるので、プラズマ、高温用途での制御に好適
・ガラス配管の接続には専用のセンターリング、クランプをお選びください
　※締結時はトルクのかけすぎにご注意ください

▼EVAC Glass®では、以下のタイプが規格化されています(一覧)
・可視径の広い全面ガラスフランジ、ベルジャー、ニップル、エルボ、異形エルボ、クロスなど多彩な種類、サイズでラインアップ
・フランジサイズ(NW)：10，16，25，40，50，63，80，100，125，160
・材質は以下の2種類をご用意しております
　┣Duran®(ホウケイ酸ガラス)：主に可視用。紫外光を遮蔽可能
　┗石英：主に光学用。紫外光を透過させるのに最適

▼ニップルは以下のタイプが規格化されています(一覧)
・フランジサイズ(NW)：10，16，25，40，50，63，80，100，125，160，200，250
・材質：SUS304，アルミ，ガラス
・サイズや規格を変更できる各種変換ニップルもご用意しております

▼その他
・溶接用ショート・ロングフランジ(一覧)や、ティーやクロスなどの各種配管も多彩なサイズでラインアップ
・フランジサイズや長さ変更、材質変更品もご相談承ります。ページ右側の「お問い合わせ」ボタンよりご連絡ください

精密洗浄のご依頼はこちらから

続きを見る
基本情報
フランジ材質 Duran®（ホウケイ酸ガラス）
最高温度 450℃
最低温度 -50℃
使用可能圧力 大気圧～10-7Pa
対応シール 専用エラストマーシール
加圧 ○
非磁性 ○
耐薬品性 ◎
クリーンルーム対応 ○
絶縁性 ○
RoHS2対応 ○
このサブカテゴリのお問い合わせ

10 件の型式候補があります

※製品コード・型式をクリックいただくと、ご覧いただけます。

製品コード / 型式 NW A B C D 在庫・納期 単価(税込)
30712 / 33.141.710 10 30 120 12.4 16
現在庫数
3個 当日出荷可能
欠品時
別途回答
45,200円 （税込49,720円）

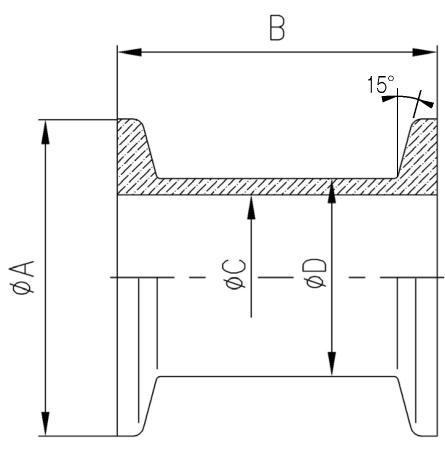

33.010007.141.710 Nipple NW10 Duran® 寸法画像
NW A B C D
10 30 120 12.4 16
Nipple NW10 Duran®
製品コード ：30712    型式 ：33.141.710
45,200円 （税込49,720円）
詳細ページへ お問い合わせ
30384 / 33.141.716 16 30 120 16.4 20
現在庫数
1個 当日出荷可能
欠品時
別途回答
59,700円 （税込65,670円）
33.016007.141.716 Nipple NW16 Duran® 寸法画像
NW A B C D
16 30 120 16.4 20
Nipple NW16 Duran®
製品コード ：30384    型式 ：33.141.716
59,700円 （税込65,670円）
詳細ページへ お問い合わせ
30122 / 33.141.725 25 40 120 26 30
現在庫数
13個 当日出荷可能
欠品時
別途回答
74,100円 （税込81,510円）
33.025007.141.725 Nipple NW25 Duran® 寸法画像
NW A B C D
25 40 120 26 30
Nipple NW25 Duran®
製品コード ：30122    型式 ：33.141.725
74,100円 （税込81,510円）
詳細ページへ お問い合わせ
30123 / 33.141.740 40 55 120 41.4 46
現在庫数
6個 当日出荷可能
欠品時
別途回答
88,500円 （税込97,350円）
33.040007.141.740 Nipple NW40 Duran® 寸法画像
NW A B C D
40 55 120 41.4 46
Nipple NW40 Duran®
製品コード ：30123    型式 ：33.141.740
88,500円 （税込97,350円）
詳細ページへ お問い合わせ
30319 / 33.141.750 50 75 120 51 56
現在庫数
10個 当日出荷可能
欠品時
別途回答
110,400円 （税込121,440円）
33.050007.141.750 Nipple NW50 Duran® 寸法画像
NW A B C D
50 75 120 51 56
Nipple NW50 Duran®
製品コード ：30319    型式 ：33.141.750
110,400円 （税込121,440円）
詳細ページへ お問い合わせ
30363 / 33.141.763 63 87 120 70.6 75
欠品時
別途回答
別途お見積り
33.063007.141.763 Nipple NW63 Duran® 寸法画像
NW A B C D
63 87 120 70.6 75
Nipple NW63 Duran®
製品コード ：30363    型式 ：33.141.763
別途お見積り
詳細ページへ お問い合わせ
30382 / 33.222.708 80 114 196 83 89
欠品時
別途回答
別途お見積り

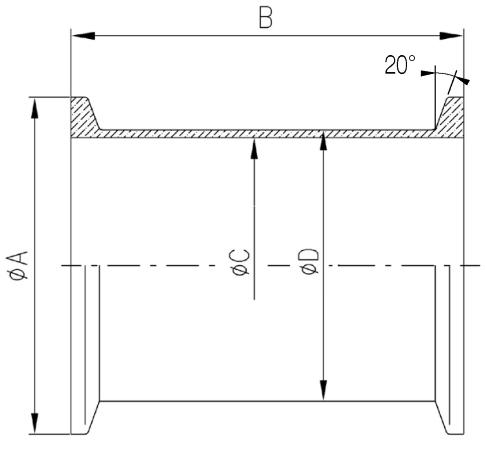

33.080007.222.708 Nipple NW80 Duran® 寸法画像
NW A B C D
80 114 196 83 89
Nipple NW80 Duran®
製品コード ：30382    型式 ：33.222.708
別途お見積り
詳細ページへ お問い合わせ
30381 / 33.222.710 100 134 216 102 110
欠品時
別途回答
別途お見積り
33.100007.222.710 Nipple NW100 Duran® 寸法画像
NW A B C D
100 134 216 102 110
Nipple NW100 Duran®
製品コード ：30381    型式 ：33.222.710
別途お見積り
詳細ページへ お問い合わせ
30619 / 33.222.712 125 161 236 127 135
現在庫数
1個 当日出荷可能
欠品時
別途回答
604,600円 （税込665,060円）
33.125007.222.712 Nipple NW125 Duran® 寸法画像
NW A B C D
125 161 236 127 135
Nipple NW125 Duran®
製品コード ：30619    型式 ：33.222.712
604,600円 （税込665,060円）
詳細ページへ お問い合わせ
30620 / 33.222.716 160 190 276 153 160
現在庫数
2個 当日出荷可能
欠品時
別途回答
633,300円 （税込696,630円）
33.160007.222.716 Nipple NW160 Duran® 寸法画像
NW A B C D
160 190 276 153 160
Nipple NW160 Duran®
製品コード ：30620    型式 ：33.222.716
633,300円 （税込696,630円）
詳細ページへ お問い合わせ

型式を絞り込む

在庫状況

フランジ

NW/KF ガラスニップル Duran® カタログ画像
ガラス部品の注意点は以下の画像をクリックしてください。
締結の説明
