JIS VG 穴あきフランジ SUS

JIS VG 穴あきフランジ SUS

▼JIS-VG 穴あきフランジ
・加工用穴あきフランジ
・エラストマーOリングシール
・VF(溝なし)とVG(溝有り)を1対として使用します
・VFフランジは真空側がシール面用に研磨されています
・VGフランジの溝に対応するOリングをはめてご使用ください
・締結方法:ボルト締め
・ボルト穴:キリ穴タイプ(スルーホール)

▼以下のタイプが規格化されています(一覧)
・フランジサイズ(JIS):10~550
・材質:SUS304,アクリル
・ブランクフランジ、回転フランジ、穴あきフランジを標準規格化
ゼロレングス変換フランジのほか、両面溝ありのVGフランジ両面シール面加工のVFフランジもご用意しております

▼その他
・規格変換ニップル(一覧)や、ティーやクロスなど各種配管も多彩なサイズでラインアップ
・シール溝は通常角溝です。アリ溝が必要な場合はご相談ください
・製品への追加工や材質変更品もご相談承ります。ページ右側の「お問い合わせ」ボタンよりご連絡ください

精密洗浄のご依頼はこちらから

続きを見る
基本情報
フランジ材質 SUS 304
RoHS2対応
このサブカテゴリのお問い合わせ

19 件の型式候補があります

※製品コード・型式をクリックいただくと、ご覧いただけます。

製品コード / 型式 VG A B C T T1 T2 G1 G2 D P.C.D ボルト穴径(深さ) ボルト穴数 適用パイプ外径 Oリング規格 ブランク・穴あき 固定・回転 在庫・納期 単価(税込)
20828 / VG10B10A 10 70 15 17.5 8 4 1.5 34 24 3 50 φ10 4 17.3 V24 穴あき 固定
VG10 穴あきフランジ 寸法画像
VG A B C T T1 T2 G1 G2 D P.C.D ボルト穴径(深さ) ボルト穴数 適用パイプ外径 Oリング規格 ブランク・穴あき 固定・回転
10 70 15 17.5 8 4 1.5 34 24 3 50 φ10 4 17.3 V24 穴あき 固定
製品コード :20828    型式 :VG10B10A
20397 / VG20B20A 20 80 25 28 8 4 1.5 44 34 3 60 φ10 4 27.2 V34 穴あき 固定
VG20 穴あきフランジ 寸法画像
VG A B C T T1 T2 G1 G2 D P.C.D ボルト穴径(深さ) ボルト穴数 適用パイプ外径 Oリング規格 ブランク・穴あき 固定・回転
20 80 25 28 8 4 1.5 44 34 3 60 φ10 4 27.2 V34 穴あき 固定
製品コード :20397    型式 :VG20B20A
20593 / VG25B25A 25 90 32 35 8 4 1.5 50 40 3 70 φ10 4 34 V40 穴あき 固定
VG25 穴あきフランジ 寸法画像
VG A B C T T1 T2 G1 G2 D P.C.D ボルト穴径(深さ) ボルト穴数 適用パイプ外径 Oリング規格 ブランク・穴あき 固定・回転
25 90 32 35 8 4 1.5 50 40 3 70 φ10 4 34 V40 穴あき 固定
製品コード :20593    型式 :VG25B25A
20521 / VG40B40A 40 105 46 49.5 10 5 1.5 65 55 3 85 φ10 4 48.6 V55 穴あき 固定
VG40 穴あきフランジ 寸法画像
VG A B C T T1 T2 G1 G2 D P.C.D ボルト穴径(深さ) ボルト穴数 適用パイプ外径 Oリング規格 ブランク・穴あき 固定・回転
40 105 46 49.5 10 5 1.5 65 55 3 85 φ10 4 48.6 V55 穴あき 固定
製品コード :20521    型式 :VG40B40A
20829 / VG50B50A 50 120 57 61 10 5 2 80 70 3 100 φ10 4 60.5 V70 穴あき 固定
VG50 穴あきフランジ 寸法画像
VG A B C T T1 T2 G1 G2 D P.C.D ボルト穴径(深さ) ボルト穴数 適用パイプ外径 Oリング規格 ブランク・穴あき 固定・回転
50 120 57 61 10 5 2 80 70 3 100 φ10 4 60.5 V70 穴あき 固定
製品コード :20829    型式 :VG50B50A
20830 / VG65B65A 65 145 73 77 10 5 2 95 85 3 120 φ12 4 76.3 V85 穴あき 固定
VG65 穴あきフランジ 寸法画像
VG A B C T T1 T2 G1 G2 D P.C.D ボルト穴径(深さ) ボルト穴数 適用パイプ外径 Oリング規格 ブランク・穴あき 固定・回転
65 145 73 77 10 5 2 95 85 3 120 φ12 4 76.3 V85 穴あき 固定
製品コード :20830    型式 :VG65B65A
20551 / VG80B80A 80 160 86 90 12 6 2 110 100 3 135 φ12 4 89.1 V100 穴あき 固定
VG80 穴あきフランジ 寸法画像
VG A B C T T1 T2 G1 G2 D P.C.D ボルト穴径(深さ) ボルト穴数 適用パイプ外径 Oリング規格 ブランク・穴あき 固定・回転
80 160 86 90 12 6 2 110 100 3 135 φ12 4 89.1 V100 穴あき 固定
製品コード :20551    型式 :VG80B80A
20831 / VG100B100A 100 185 111 115 12 6 2 130 120 3 160 φ12 8 114.3 V120 穴あき 固定
VG100 穴あきフランジ 寸法画像
VG A B C T T1 T2 G1 G2 D P.C.D ボルト穴径(深さ) ボルト穴数 適用パイプ外径 Oリング規格 ブランク・穴あき 固定・回転
100 185 111 115 12 6 2 130 120 3 160 φ12 8 114.3 V120 穴あき 固定
製品コード :20831    型式 :VG100B100A
20832 / VG125B125A 125 210 136 141 12 6 2 160 150 3 185 φ12 8 139.8 V150 穴あき 固定
VG125 穴あきフランジ 寸法画像
VG A B C T T1 T2 G1 G2 D P.C.D ボルト穴径(深さ) ボルト穴数 適用パイプ外径 Oリング規格 ブランク・穴あき 固定・回転
125 210 136 141 12 6 2 160 150 3 185 φ12 8 139.8 V150 穴あき 固定
製品コード :20832    型式 :VG125B125A
20833 / VG150B150A 150 235 161 166 12 6 2 185 175 3 210 φ12 8 165.2 V175 穴あき 固定
VG150 穴あきフランジ 寸法画像
VG A B C T T1 T2 G1 G2 D P.C.D ボルト穴径(深さ) ボルト穴数 適用パイプ外径 Oリング規格 ブランク・穴あき 固定・回転
150 235 161 166 12 6 2 185 175 3 210 φ12 8 165.2 V175 穴あき 固定
製品コード :20833    型式 :VG150B150A
20834 / VG200B200A 200 300 212 218 16 8 3 241 225 4.5 270 φ15 8 216.3 V225 穴あき 固定

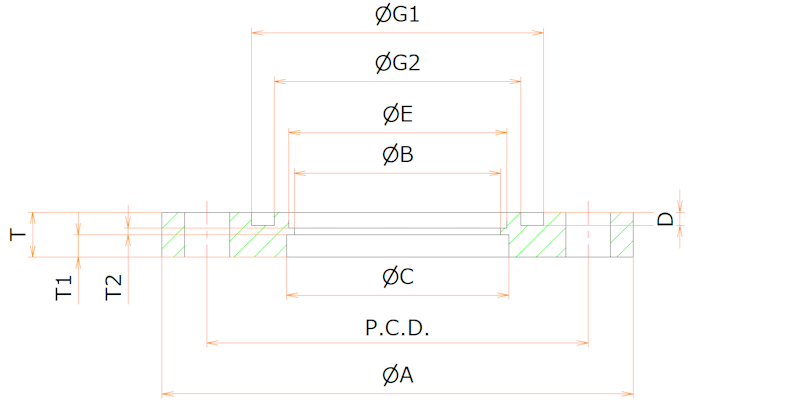

VG200 穴あきフランジ 寸法画像
VG A B C T T1 T2 G1 G2 D P.C.D ボルト穴径(深さ) ボルト穴数 適用パイプ外径 Oリング規格 ブランク・穴あき 固定・回転
200 300 212 218 16 8 3 241 225 4.5 270 φ15 8 216.3 V225 穴あき 固定
製品コード :20834    型式 :VG200B200A
20835 / VG250B250A 250 350 263 269 16 8 3 291 275 4.5 320 φ15 12 267.4 V275 穴あき 固定
VG250 穴あきフランジ 寸法画像
VG A B C T T1 T2 G1 G2 D P.C.D ボルト穴径(深さ) ボルト穴数 適用パイプ外径 Oリング規格 ブランク・穴あき 固定・回転
250 350 263 269 16 8 3 291 275 4.5 320 φ15 12 267.4 V275 穴あき 固定
製品コード :20835    型式 :VG250B250A
20836 / VG300B300A 300 400 314 320 16 8 3 341 325 4.5 370 φ15 12 318.5 V325 穴あき 固定
VG300 穴あきフランジ 寸法画像
VG A B C T T1 T2 G1 G2 D P.C.D ボルト穴径(深さ) ボルト穴数 適用パイプ外径 Oリング規格 ブランク・穴あき 固定・回転
300 400 314 320 16 8 3 341 325 4.5 370 φ15 12 318.5 V325 穴あき 固定
製品コード :20836    型式 :VG300B300A
22058 / VG350B350A 350 450 350.5 357.5 20 10 6 396 380 4.5 420 φ15 12 355.6 V380 穴あき 固定
VG350 穴あきフランジ 寸法画像
VG A B C T T1 T2 G1 G2 D P.C.D ボルト穴径(深さ) ボルト穴数 適用パイプ外径 Oリング規格 ブランク・穴あき 固定・回転
350 450 350.5 357.5 20 10 6 396 380 4.5 420 φ15 12 355.6 V380 穴あき 固定
製品コード :22058    型式 :VG350B350A
26394 / ZVG400B400A 400 520 - 409 20 10 6 446 430 4.5 480 φ19 12 - V430 穴あき 固定
VG400 穴あきフランジ 寸法画像
VG A B C T T1 T2 G1 G2 D P.C.D ボルト穴径(深さ) ボルト穴数 適用パイプ外径 Oリング規格 ブランク・穴あき 固定・回転
400 520 - 409 20 10 6 446 430 4.5 480 φ19 12 - V430 穴あき 固定
製品コード :26394    型式 :ZVG400B400A
22059 / VG400B400A 400 520 401.5 409 20 10 6 446 430 4.5 480 φ19 12 406.4 V430 穴あき 固定
VG400 穴あきフランジ 寸法画像
VG A B C T T1 T2 G1 G2 D P.C.D ボルト穴径(深さ) ボルト穴数 適用パイプ外径 Oリング規格 ブランク・穴あき 固定・回転
400 520 401.5 409 20 10 6 446 430 4.5 480 φ19 12 406.4 V430 穴あき 固定
製品コード :22059    型式 :VG400B400A
22060 / VG450B450A 450 575 452 460 20 10 6 504 480 7 535 φ19 16 457.2 V480 穴あき 固定
VG450 穴あきフランジ 寸法画像
VG A B C T T1 T2 G1 G2 D P.C.D ボルト穴径(深さ) ボルト穴数 適用パイプ外径 Oリング規格 ブランク・穴あき 固定・回転
450 575 452 460 20 10 6 504 480 7 535 φ19 16 457.2 V480 穴あき 固定
製品コード :22060    型式 :VG450B450A
22061 / VG500B500A 500 625 504 510 22 11 7 554 530 7 585 φ19 16 508 V530 穴あき 固定
VG500 穴あきフランジ 寸法画像
VG A B C T T1 T2 G1 G2 D P.C.D ボルト穴径(深さ) ボルト穴数 適用パイプ外径 Oリング規格 ブランク・穴あき 固定・回転
500 625 504 510 22 11 7 554 530 7 585 φ19 16 508 V530 穴あき 固定
製品コード :22061    型式 :VG500B500A
22062 / VG550B550A 550 680 555 560 24 12 7 609 585 7 640 φ19 16 558.8 V585 穴あき 固定
VG550 穴あきフランジ 寸法画像
VG A B C T T1 T2 G1 G2 D P.C.D ボルト穴径(深さ) ボルト穴数 適用パイプ外径 Oリング規格 ブランク・穴あき 固定・回転
550 680 555 560 24 12 7 609 585 7 640 φ19 16 558.8 V585 穴あき 固定
製品コード :22062    型式 :VG550B550A
JIS VG 穴あきフランジ SUS カタログ画像
