接続部品 同軸用 大気側プラグ
▼接続部品 同軸用 大気側プラグ
・大気側用
・ケーブルにASSYしてご利用ください
▼以下のタイプが規格化されています
・対応端子：BNC、SHV、MHV、N、LM、SMA
・各プラグのスペックについては下記の表をご覧ください
※SHV端子は5kV、10㎸、20kVでそれぞれコネクタ形状が異なります
▼オプション
・ご支給いただいたケーブルにプラグをASSY加工することも可能です。ページ右側の「お問い合わせ」ボタンよりご連絡ください
・ケーブルASSY済品もございます。
※ケーブル単体はこちらよりご覧ください
精密洗浄のご依頼はこちらから
| 基本情報 | |
|---|---|
| 電極数 | 1 |
| 分類 | 周辺部品 |
| 真空・大気 | 大気用 |
| RoHS2対応 | ○ |
9 件の型式候補があります
※製品コード・型式をクリックいただくと、ご覧いただけます。
| 製品コード / 型式 | タイプ | 接続タイプ | シェル | 絶縁体 | 最高温度 | 最低温度 | 耐電圧: DC | 在庫・納期 | 単価(税込) | ||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 10017 / ASP-BNC | BNC | BNCプラグ | 黄銅 + ニッケルめっき | PTFE | 165℃ | -65℃ | 1.5 kV |
現在庫数
59個
当日出荷可能
欠品時
15営業日
|
700円 （税込770円） | ||||||||||||||||||||||
製品コード ：10017
型式 ：ASP-BNC
|
|||||||||||||||||||||||||||||||
| 10001 / ASP-BNC5KV | BNC | BNCプラグ | 黄銅 + ニッケルめっき | PTFE | 165℃ | -65℃ | 5 kV |
現在庫数
5個
当日出荷可能
欠品時
15営業日
|
4,800円 （税込5,280円） | ||||||||||||||||||||||
製品コード ：10001
型式 ：ASP-BNC5KV
|
|||||||||||||||||||||||||||||||
| 10002 / ASP-SHV | SHV | SHVプラグ | 黄銅 + ニッケルめっき | PTFE | 165℃ | -65℃ | 5 kV |
現在庫数
39個
当日出荷可能
欠品時
15営業日
|
3,900円 （税込4,290円） | ||||||||||||||||||||||
製品コード ：10002
型式 ：ASP-SHV
|
|||||||||||||||||||||||||||||||
| 14065 / ASP-SHV10KV | SHV | SHVプラグ | 黄銅 + ニッケルめっき | PE（ポリエチレン） | 85℃ | -65℃ | 10 kV |
現在庫数
76個
当日出荷可能
欠品時
別途回答
|
14,700円 （税込16,170円） | ||||||||||||||||||||||
製品コード ：14065
型式 ：ASP-SHV10KV
|
|||||||||||||||||||||||||||||||
| 13356 / ASP-SHV20KV | SHV | SHVプラグ | 黄銅 + ニッケルめっき | PE（ポリエチレン） | 125℃ | -20℃ | 20 kV |
現在庫数
6個
当日出荷可能
欠品時
別途回答
|
33,800円 （税込37,180円） | ||||||||||||||||||||||
製品コード ：13356
型式 ：ASP-SHV20KV
|
|||||||||||||||||||||||||||||||
| 12654 / ASP-MHV | MHV | MHVプラグ | 黄銅 + ニッケルめっき | PTFE | 165℃ | -65℃ | 5 kV |
現在庫数
34個
当日出荷可能
欠品時
15営業日
|
4,800円 （税込5,280円） | ||||||||||||||||||||||
製品コード ：12654
型式 ：ASP-MHV
|
|||||||||||||||||||||||||||||||
| 10188 / ASP-N | N | Nプラグ | 黄銅 + ニッケルめっき | PTFE | 165℃ | -65℃ | 1 kV |
現在庫数
10個
当日出荷可能
欠品時
15営業日
|
1,700円 （税込1,870円） | ||||||||||||||||||||||
製品コード ：10188
型式 ：ASP-N
|
|||||||||||||||||||||||||||||||
| 10003 / ASP-SMA | SMA | SMAプラグ | 黄銅 + ニッケルめっき | PTFE | 165℃ | -65℃ | 750 V |
現在庫数
21個
当日出荷可能
欠品時
15営業日
|
1,500円 （税込1,650円） | ||||||||||||||||||||||
製品コード ：10003
型式 ：ASP-SMA
|
|||||||||||||||||||||||||||||||
| 10186 / ASP-LEMO | LM | LMプラグ | 黄銅 + クロムめっき | PTFE | 250℃ | -55℃ | 2.5 kV |
現在庫数
4個
当日出荷可能
欠品時
別途回答
|
4,100円 （税込4,510円） | ||||||||||||||||||||||
製品コード ：10186
型式 ：ASP-LEMO
|
|||||||||||||||||||||||||||||||

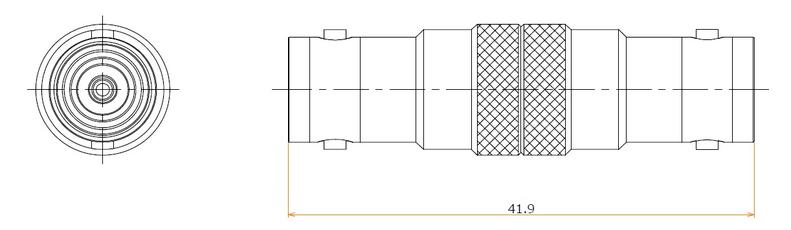

組み立て方法の詳細は、以下の画像をクリックしてください。
