フィードスルー 同軸 SMA-R-F フローティングシールド 片側プラグ嵌合

フィードスルー 同軸 SMA-R-F フローティングシールド 片側プラグ嵌合

Subminiature Type-A
▼フィードスルー 同軸N-Rフローティングシールド 片側プラグ嵌合
・1kV 3A対応
・50Ω伝送用
・グランドと絶縁されたフローティングシールド
・真空側は電極、大気側のみSMAコネクタ接続
・接続フランジは、NW/KF、ICF、JIS-VF、JIS-VGを標準規格化

▼この他に以下のタイプが規格化されています
・グランドシールド片側プラグ嵌合
・グランドシールド両側プラグ嵌合
・フローティングシールド両側プラグ嵌合

▼特注品も対応いたします
極数の変更・多品種端子の組み合わせ・特殊フランジへの取り付けも承ります
ページ右側の「お問い合わせ」ボタンよりご連絡ください

精密洗浄のご依頼はこちらから

続きを見る
基本情報
タイプ SMA
接続タイプ 大気側プラグ嵌合
電極 コバール®
フランジ材質 SUS 304
スリーブ コバール®
絶縁体 アルミナセラミック
最高温度 300℃
最低温度 -196℃
リークレート <1.3x10-10Pa･㎥/sec
分類 フランジ付き端子
種類 フローティングシールド
インピーダンス 50 Ω
周波数 6500 MHz
絶縁抵抗値 10⁹ ohm
耐電圧: DC 1 kV
電流値: 1 本あたり 3 A
RoHS2対応 ○
このサブカテゴリのお問い合わせ

25 件の型式候補があります

※製品コード・型式をクリックいただくと、ご覧いただけます。

製品コード / 型式 NW/KF ICF VF VG A B C D P.C.D 電極数
在庫・納期
単価(税込)
10438 / N25SMRF1 25 - - - 40 6 8.5 19.5 - 1
欠品時
30営業日
57,700円 （税込63,470円）
同軸 SMA-R-F 1個付き NW/KF25 フランジ 寸法画像
NW/KF ICF VF VG A B C D P.C.D 電極数
25 - - - 40 6 8.5 19.5 - 1
同軸 SMA-R-F 1個付き NW/KF25 フランジ
製品コード ：10438    型式 ：N25SMRF1
57,700円 （税込63,470円）
詳細ページへ お問い合わせ
11060 / N16SMRF1 16 - - - 30 6 8.5 19.5 - 1
現在庫数
1個 当日出荷可能
欠品時
30営業日
57,500円 （税込63,250円）
同軸 SMA-R-F 1個付き NW/KF16 フランジ 寸法画像
NW/KF ICF VF VG A B C D P.C.D 電極数
16 - - - 30 6 8.5 19.5 - 1
同軸 SMA-R-F 1個付き NW/KF16 フランジ
製品コード ：11060    型式 ：N16SMRF1
57,500円 （税込63,250円）
詳細ページへ お問い合わせ
11191 / N40SMRF1 40 - - - 55 6 8.5 19.5 - 1
欠品時
30営業日
58,000円 （税込63,800円）
同軸 SMA-R-F 1個付き NW/KF40 フランジ 寸法画像
NW/KF ICF VF VG A B C D P.C.D 電極数
40 - - - 55 6 8.5 19.5 - 1
同軸 SMA-R-F 1個付き NW/KF40 フランジ
製品コード ：11191    型式 ：N40SMRF1
58,000円 （税込63,800円）
詳細ページへ お問い合わせ
11192 / N40SMRF2 40 - - - 55 6 8.5 19.5 20 2
欠品時
30営業日
112,400円 （税込123,640円）
同軸 SMA-R-F 2個付き NW/KF40 フランジ 寸法画像
NW/KF ICF VF VG A B C D P.C.D 電極数
40 - - - 55 6 8.5 19.5 20 2
同軸 SMA-R-F 2個付き NW/KF40 フランジ
製品コード ：11192    型式 ：N40SMRF2
112,400円 （税込123,640円）
詳細ページへ お問い合わせ
12000 / N40SMRF3 40 - - - 55 6 8.5 19.5 21 3
欠品時
30営業日
160,700円 （税込176,770円）
同軸 SMA-R-F 3個付き NW/KF40 フランジ 寸法画像
NW/KF ICF VF VG A B C D P.C.D 電極数
40 - - - 55 6 8.5 19.5 21 3
同軸 SMA-R-F 3個付き NW/KF40 フランジ
製品コード ：12000    型式 ：N40SMRF3
160,700円 （税込176,770円）
詳細ページへ お問い合わせ
18600 / N50SMRF4 50 - - - 75 6 8.5 19.5 28 4
欠品時
21営業日
205,900円 （税込226,490円）
同軸 SMA-R-F 4個付き NW/KF50 フランジ 寸法画像
NW/KF ICF VF VG A B C D P.C.D 電極数
50 - - - 75 6 8.5 19.5 28 4
同軸 SMA-R-F 4個付き NW/KF50 フランジ
製品コード ：18600    型式 ：N50SMRF4
205,900円 （税込226,490円）
詳細ページへ お問い合わせ
10636 / C34SMRF1 - 34 - - 34 7.5 9 19 - 1
欠品時
30営業日
58,400円 （税込64,240円）
同軸 SMA-R-F 1個付き ICF34 フランジ 寸法画像
NW/KF ICF VF VG A B C D P.C.D 電極数
- 34 - - 34 7.5 9 19 - 1
同軸 SMA-R-F 1個付き ICF34 フランジ
製品コード ：10636    型式 ：C34SMRF1
58,400円 （税込64,240円）
詳細ページへ お問い合わせ
10738 / C70SMRF1 - 70 - - 70 12.7 9 19 - 1
欠品時
30営業日
59,500円 （税込65,450円）
同軸 SMA-R-F 1個付き ICF70 フランジ 寸法画像
NW/KF ICF VF VG A B C D P.C.D 電極数
- 70 - - 70 12.7 9 19 - 1
同軸 SMA-R-F 1個付き ICF70 フランジ
製品コード ：10738    型式 ：C70SMRF1
59,500円 （税込65,450円）
詳細ページへ お問い合わせ
10739 / C70SMRF2 - 70 - - 70 12.7 9 19 20 2
現在庫数
1個 当日出荷可能
欠品時
30営業日
113,900円 （税込125,290円）
同軸 SMA-R-F 2個付き ICF70 フランジ 寸法画像
NW/KF ICF VF VG A B C D P.C.D 電極数
- 70 - - 70 12.7 9 19 20 2
同軸 SMA-R-F 2個付き ICF70 フランジ
製品コード ：10739    型式 ：C70SMRF2
113,900円 （税込125,290円）
詳細ページへ お問い合わせ
10740 / C70SMRF3 - 70 - - 70 12.7 9 19 21 3
欠品時
30営業日
162,200円 （税込178,420円）
同軸 SMA-R-F 3個付き ICF70 フランジ 寸法画像
NW/KF ICF VF VG A B C D P.C.D 電極数
- 70 - - 70 12.7 9 19 21 3
同軸 SMA-R-F 3個付き ICF70 フランジ
製品コード ：10740    型式 ：C70SMRF3
162,200円 （税込178,420円）
詳細ページへ お問い合わせ
18601 / C114SMRF4 - 114 - - 114 17.5 9 19 30 4
欠品時
21営業日
218,500円 （税込240,350円）
同軸 SMA-R-F 4個付き ICF114 フランジ 寸法画像
NW/KF ICF VF VG A B C D P.C.D 電極数
- 114 - - 114 17.5 9 19 30 4
同軸 SMA-R-F 4個付き ICF114 フランジ
製品コード ：18601    型式 ：C114SMRF4
218,500円 （税込240,350円）
詳細ページへ お問い合わせ
11732 / F20SMRF1 - - 20 - 80 8 10.5 17.5 - 1
欠品時
30営業日
59,400円 （税込65,340円）
同軸 SMA-R-F 1個付き VF20 フランジ 寸法画像
NW/KF ICF VF VG A B C D P.C.D 電極数
- - 20 - 80 8 10.5 17.5 - 1
同軸 SMA-R-F 1個付き VF20 フランジ
製品コード ：11732    型式 ：F20SMRF1
59,400円 （税込65,340円）
詳細ページへ お問い合わせ
11733 / F25SMRF1 - - 25 - 90 8 10.5 17.5 - 1
欠品時
30営業日
59,700円 （税込65,670円）
同軸 SMA-R-F 1個付き VF25 フランジ 寸法画像
NW/KF ICF VF VG A B C D P.C.D 電極数
- - 25 - 90 8 10.5 17.5 - 1
同軸 SMA-R-F 1個付き VF25 フランジ
製品コード ：11733    型式 ：F25SMRF1
59,700円 （税込65,670円）
詳細ページへ お問い合わせ
12875 / F25SMRF2 - - 25 - 90 8 10.5 17.5 20 2
欠品時
別途回答
114,000円 （税込125,400円）
同軸 SMA-R-F 2個付き VF25 フランジ 寸法画像
NW/KF ICF VF VG A B C D P.C.D 電極数
- - 25 - 90 8 10.5 17.5 20 2
同軸 SMA-R-F 2個付き VF25 フランジ
製品コード ：12875    型式 ：F25SMRF2
114,000円 （税込125,400円）
詳細ページへ お問い合わせ
11734 / F40SMRF1 - - 40 - 105 10 10.5 17.5 - 1
欠品時
30営業日
61,000円 （税込67,100円）
同軸 SMA-R-F 1個付き VF40 フランジ 寸法画像
NW/KF ICF VF VG A B C D P.C.D 電極数
- - 40 - 105 10 10.5 17.5 - 1
同軸 SMA-R-F 1個付き VF40 フランジ
製品コード ：11734    型式 ：F40SMRF1
61,000円 （税込67,100円）
詳細ページへ お問い合わせ
11735 / F40SMRF2 - - 40 - 105 8 10.5 17.5 20 2
欠品時
30営業日
115,400円 （税込126,940円）
同軸 SMA-R-F 2個付き VF40 フランジ 寸法画像
NW/KF ICF VF VG A B C D P.C.D 電極数
- - 40 - 105 8 10.5 17.5 20 2
同軸 SMA-R-F 2個付き VF40 フランジ
製品コード ：11735    型式 ：F40SMRF2
115,400円 （税込126,940円）
詳細ページへ お問い合わせ
12001 / F40SMRF3 - - 40 - 105 10 10.5 17.5 25 3
欠品時
30営業日
163,700円 （税込180,070円）
同軸 SMA-R-F 3個付き VF40 フランジ 寸法画像
NW/KF ICF VF VG A B C D P.C.D 電極数
- - 40 - 105 10 10.5 17.5 25 3
同軸 SMA-R-F 3個付き VF40 フランジ
製品コード ：12001    型式 ：F40SMRF3
163,700円 （税込180,070円）
詳細ページへ お問い合わせ
12876 / F40SMRF4 - - 40 - 105 10 10.5 17.5 30 4
欠品時
30営業日
210,000円 （税込231,000円）
同軸 SMA-R-F 4個付き VF40 フランジ 寸法画像
NW/KF ICF VF VG A B C D P.C.D 電極数
- - 40 - 105 10 10.5 17.5 30 4
同軸 SMA-R-F 4個付き VF40 フランジ
製品コード ：12876    型式 ：F40SMRF4
210,000円 （税込231,000円）
詳細ページへ お問い合わせ
11736 / G20SMRF1 - - - 20 80 8 10.5 17.5 - 1
欠品時
別途回答
59,400円 （税込65,340円）
同軸 SMA-R-F 1個付き VG20 フランジ 寸法画像
NW/KF ICF VF VG A B C D P.C.D 電極数
- - - 20 80 8 10.5 17.5 - 1
同軸 SMA-R-F 1個付き VG20 フランジ
製品コード ：11736    型式 ：G20SMRF1
59,400円 （税込65,340円）
詳細ページへ お問い合わせ
11737 / G25SMRF1 - - - 25 90 8 10.5 17.5 - 1
欠品時
30営業日
59,700円 （税込65,670円）
同軸 SMA-R-F 1個付き VG25 フランジ 寸法画像
NW/KF ICF VF VG A B C D P.C.D 電極数
- - - 25 90 8 10.5 17.5 - 1
同軸 SMA-R-F 1個付き VG25 フランジ
製品コード ：11737    型式 ：G25SMRF1
59,700円 （税込65,670円）
詳細ページへ お問い合わせ
12877 / G25SMRF2 - - - 25 90 8 10.5 17.5 20 2
欠品時
30営業日
114,000円 （税込125,400円）
同軸 SMA-R-F 2個付き VG25 フランジ 寸法画像
NW/KF ICF VF VG A B C D P.C.D 電極数
- - - 25 90 8 10.5 17.5 20 2
同軸 SMA-R-F 2個付き VG25 フランジ
製品コード ：12877    型式 ：G25SMRF2
114,000円 （税込125,400円）
詳細ページへ お問い合わせ
11738 / G40SMRF1 - - - 40 105 10 10.5 17.5 - 1
欠品時
別途回答
61,000円 （税込67,100円）
同軸 SMA-R-F 1個付き VG40 フランジ 寸法画像
NW/KF ICF VF VG A B C D P.C.D 電極数
- - - 40 105 10 10.5 17.5 - 1
同軸 SMA-R-F 1個付き VG40 フランジ
製品コード ：11738    型式 ：G40SMRF1
61,000円 （税込67,100円）
詳細ページへ お問い合わせ
11739 / G40SMRF2 - - - 40 105 10 10.5 17.5 20 2
欠品時
30営業日
115,400円 （税込126,940円）
同軸 SMA-R-F 2個付き VG40 フランジ 寸法画像
NW/KF ICF VF VG A B C D P.C.D 電極数
- - - 40 105 10 10.5 17.5 20 2
同軸 SMA-R-F 2個付き VG40 フランジ
製品コード ：11739    型式 ：G40SMRF2
115,400円 （税込126,940円）
詳細ページへ お問い合わせ
12002 / G40SMRF3 - - - 40 105 10 10.5 17.5 25 3
欠品時
30営業日
163,700円 （税込180,070円）
同軸 SMA-R-F 3個付き VG40 フランジ 寸法画像
NW/KF ICF VF VG A B C D P.C.D 電極数
- - - 40 105 10 10.5 17.5 25 3
同軸 SMA-R-F 3個付き VG40 フランジ
製品コード ：12002    型式 ：G40SMRF3
163,700円 （税込180,070円）
詳細ページへ お問い合わせ
12878 / G40SMRF4 - - - 40 105 10 10.5 17.5 30 4
欠品時
別途回答
210,000円 （税込231,000円）
同軸 SMA-R-F 4個付き VG40 フランジ 寸法画像
NW/KF ICF VF VG A B C D P.C.D 電極数
- - - 40 105 10 10.5 17.5 30 4
同軸 SMA-R-F 4個付き VG40 フランジ
製品コード ：12878    型式 ：G40SMRF4
210,000円 （税込231,000円）
詳細ページへ お問い合わせ

型式を絞り込む

在庫状況

フランジ

電極数

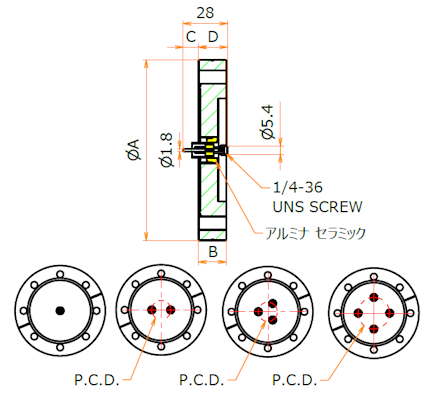

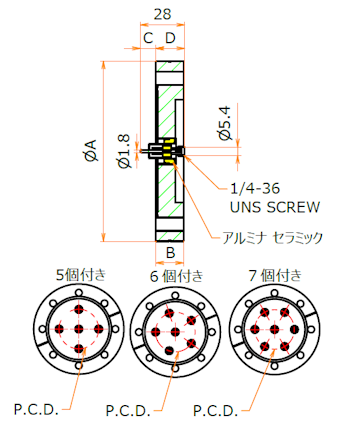

フィードスルー 同軸 SMA-R-F フローティングシールド 片側プラグ嵌合 カタログ画像
グランド及びフローティングタイプの違いについては以下を参照ください。
https://www.cosmotec-co.jp/info/case/1483/
