フィードスルー 同軸 SMA-R グランドシールド 片側プラグ嵌合

フィードスルー 同軸 SMA-R グランドシールド 片側プラグ嵌合

Subminiature Type-A
▼フィードスルー 同軸N-Rグランドシールド 片側プラグ嵌合
・1kV 3A対応
・50Ω伝送用
・グランドと導通
・真空側は電極、大気側のみSMAコネクタ接続
・接続フランジは、NW/KF、ICF、JIS-VF、JIS-VGを標準規格化

▼この他に以下のタイプが規格化されています
・フローティングシールド片側プラグ嵌合
・グランドシールド両側プラグ嵌合
・フローティングシールド両側プラグ嵌合

▼特注品も対応いたします
極数の変更・多品種端子の組み合わせ・特殊フランジへの取り付けも承ります
ページ右側の「お問い合わせ」ボタンよりご連絡ください

精密洗浄のご依頼はこちらから

続きを見る
基本情報
タイプ SMA
接続タイプ 大気側プラグ嵌合
電極 コバール®
フランジ材質 SUS 304
スリーブ コバール®
絶縁体 アルミナセラミック
最高温度 300℃
最低温度 -196℃
リークレート <1.3x10-10Pa･㎥/sec
分類 フランジ付き端子
種類 グランドシールド
インピーダンス 50 Ω
周波数 6500 MHz
絶縁抵抗値 10⁹ ohm
耐電圧: DC 1 kV
電流値: 1 本あたり 3 A
RoHS2対応 ○
このサブカテゴリのお問い合わせ

31 件の型式候補があります

※製品コード・型式をクリックいただくと、ご覧いただけます。

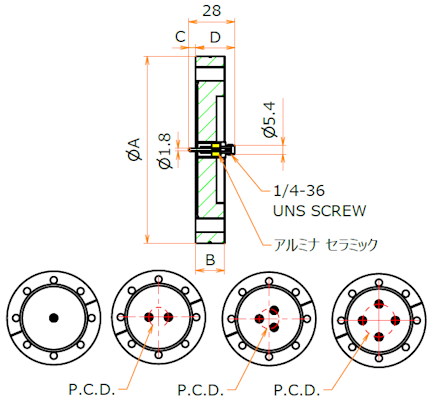

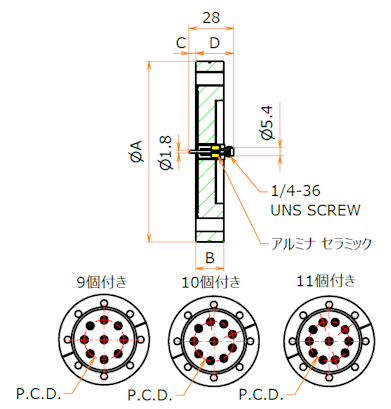

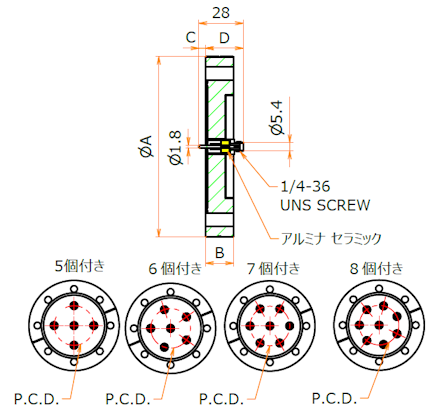

製品コード / 型式 NW/KF ICF VF VG A B C D P.C.D 電極数 在庫・納期 単価(税込)
11059 / N16SMR1 16 - - - 30 6 3 25 - 1
同軸 SMA-R 1個付き NW/KF16 フランジ 寸法画像
NW/KF ICF VF VG A B C D P.C.D 電極数
16 - - - 30 6 3 25 - 1
同軸 SMA-R 1個付き NW/KF16 フランジ
製品コード ：11059    型式 ：N16SMR1
詳細ページへ お問い合わせ
11095 / N25SMR1 25 - - - 40 6 3 25 - 1
同軸 SMA-R 1個付き NW/KF25 フランジ 寸法画像
NW/KF ICF VF VG A B C D P.C.D 電極数
25 - - - 40 6 3 25 - 1
同軸 SMA-R 1個付き NW/KF25 フランジ
製品コード ：11095    型式 ：N25SMR1
詳細ページへ お問い合わせ
11187 / N40SMR1 40 - - - 55 6 3 25 - 1
同軸 SMA-R 1個付き NW/KF40 フランジ 寸法画像
NW/KF ICF VF VG A B C D P.C.D 電極数
40 - - - 55 6 3 25 - 1
同軸 SMA-R 1個付き NW/KF40 フランジ
製品コード ：11187    型式 ：N40SMR1
詳細ページへ お問い合わせ
11188 / N40SMR2 40 - - - 55 6 3 25 24 2
同軸 SMA-R 2個付き NW/KF40 フランジ 寸法画像
NW/KF ICF VF VG A B C D P.C.D 電極数
40 - - - 55 6 3 25 24 2
同軸 SMA-R 2個付き NW/KF40 フランジ
製品コード ：11188    型式 ：N40SMR2
詳細ページへ お問い合わせ
11189 / N40SMR3 40 - - - 55 6 3 25 24 3
同軸 SMA-R 3個付き NW/KF40 フランジ 寸法画像
NW/KF ICF VF VG A B C D P.C.D 電極数
40 - - - 55 6 3 25 24 3
同軸 SMA-R 3個付き NW/KF40 フランジ
製品コード ：11189    型式 ：N40SMR3
詳細ページへ お問い合わせ
11190 / N40SMR4 40 - - - 55 6 3 25 24 4
同軸 SMA-R 4個付き NW/KF40 フランジ 寸法画像
NW/KF ICF VF VG A B C D P.C.D 電極数
40 - - - 55 6 3 25 24 4
同軸 SMA-R 4個付き NW/KF40 フランジ
製品コード ：11190    型式 ：N40SMR4
詳細ページへ お問い合わせ
10196 / C34SMR1 - 34 - - 34 7.5 3.5 24.5 - 1
同軸 SMA-R 1個付き ICF34 フランジ 寸法画像
NW/KF ICF VF VG A B C D P.C.D 電極数
- 34 - - 34 7.5 3.5 24.5 - 1
同軸 SMA-R 1個付き ICF34 フランジ
製品コード ：10196    型式 ：C34SMR1
詳細ページへ お問い合わせ
10734 / C70SMR1 - 70 - - 70 12.7 3.5 24.5 - 1
同軸 SMA-R 1個付き ICF70 フランジ 寸法画像
NW/KF ICF VF VG A B C D P.C.D 電極数
- 70 - - 70 12.7 3.5 24.5 - 1
同軸 SMA-R 1個付き ICF70 フランジ
製品コード ：10734    型式 ：C70SMR1
詳細ページへ お問い合わせ
10735 / C70SMR2 - 70 - - 70 12.7 3.5 24.5 24 2
同軸 SMA-R 2個付き ICF70 フランジ 寸法画像
NW/KF ICF VF VG A B C D P.C.D 電極数
- 70 - - 70 12.7 3.5 24.5 24 2
同軸 SMA-R 2個付き ICF70 フランジ
製品コード ：10735    型式 ：C70SMR2
詳細ページへ お問い合わせ
10736 / C70SMR3 - 70 - - 70 12.7 3.5 24.5 24 3
同軸 SMA-R 3個付き ICF70 フランジ 寸法画像
NW/KF ICF VF VG A B C D P.C.D 電極数
- 70 - - 70 12.7 3.5 24.5 24 3
同軸 SMA-R 3個付き ICF70 フランジ
製品コード ：10736    型式 ：C70SMR3
詳細ページへ お問い合わせ
10737 / C70SMR4 - 70 - - 70 12.7 3.5 24.5 24 4
同軸 SMA-R 4個付き ICF70 フランジ 寸法画像
NW/KF ICF VF VG A B C D P.C.D 電極数
- 70 - - 70 12.7 3.5 24.5 24 4
同軸 SMA-R 4個付き ICF70 フランジ
製品コード ：10737    型式 ：C70SMR4
詳細ページへ お問い合わせ
11720 / F20SMR1 - - 20 - 80 8 5.5 22.5 - 1
同軸 SMA-R 1個付き VF20 フランジ 寸法画像
NW/KF ICF VF VG A B C D P.C.D 電極数
- - 20 - 80 8 5.5 22.5 - 1
同軸 SMA-R 1個付き VF20 フランジ
製品コード ：11720    型式 ：F20SMR1
詳細ページへ お問い合わせ
12867 / F20SMR2 - - 20 - 80 8 5.5 22.5 20 2
同軸 SMA-R 2個付き VF20 フランジ 寸法画像
NW/KF ICF VF VG A B C D P.C.D 電極数
- - 20 - 80 8 5.5 22.5 20 2
同軸 SMA-R 2個付き VF20 フランジ
製品コード ：12867    型式 ：F20SMR2
詳細ページへ お問い合わせ
11721 / F25SMR1 - - 25 - 90 8 5.5 22.5 - 1
同軸 SMA-R 1個付き VF25 フランジ 寸法画像
NW/KF ICF VF VG A B C D P.C.D 電極数
- - 25 - 90 8 5.5 22.5 - 1
同軸 SMA-R 1個付き VF25 フランジ
製品コード ：11721    型式 ：F25SMR1
詳細ページへ お問い合わせ
11722 / F25SMR2 - - 25 - 90 8 5.5 22.5 24 2
同軸 SMA-R 2個付き VF25 フランジ 寸法画像
NW/KF ICF VF VG A B C D P.C.D 電極数
- - 25 - 90 8 5.5 22.5 24 2
同軸 SMA-R 2個付き VF25 フランジ
製品コード ：11722    型式 ：F25SMR2
詳細ページへ お問い合わせ
12868 / F25SMR3 - - 25 - 90 8 5.5 22.5 24 3
同軸 SMA-R 3個付き VF25 フランジ 寸法画像
NW/KF ICF VF VG A B C D P.C.D 電極数
- - 25 - 90 8 5.5 22.5 24 3
同軸 SMA-R 3個付き VF25 フランジ
製品コード ：12868    型式 ：F25SMR3
詳細ページへ お問い合わせ
12869 / F25SMR4 - - 25 - 90 8 5.5 22.5 24 4
同軸 SMA-R 4個付き VF25 フランジ 寸法画像
NW/KF ICF VF VG A B C D P.C.D 電極数
- - 25 - 90 8 5.5 22.5 24 4
同軸 SMA-R 4個付き VF25 フランジ
製品コード ：12869    型式 ：F25SMR4
詳細ページへ お問い合わせ
11723 / F40SMR1 - - 40 - 105 10 5.5 22.5 - 1
同軸 SMA-R 1個付き VF40 フランジ 寸法画像
NW/KF ICF VF VG A B C D P.C.D 電極数
- - 40 - 105 10 5.5 22.5 - 1
同軸 SMA-R 1個付き VF40 フランジ
製品コード ：11723    型式 ：F40SMR1
詳細ページへ お問い合わせ
11724 / F40SMR2 - - 40 - 105 10 5.5 22.5 24 2
同軸 SMA-R 2個付き VF40 フランジ 寸法画像
NW/KF ICF VF VG A B C D P.C.D 電極数
- - 40 - 105 10 5.5 22.5 24 2
同軸 SMA-R 2個付き VF40 フランジ
製品コード ：11724    型式 ：F40SMR2
詳細ページへ お問い合わせ
11725 / F40SMR3 - - 40 - 105 10 5.5 22.5 24 3
同軸 SMA-R 3個付き VF40 フランジ 寸法画像
NW/KF ICF VF VG A B C D P.C.D 電極数
- - 40 - 105 10 5.5 22.5 24 3
同軸 SMA-R 3個付き VF40 フランジ
製品コード ：11725    型式 ：F40SMR3
詳細ページへ お問い合わせ
10860 / F40SMR4 - - 40 - 105 10 5.5 22.5 24 4
同軸 SMA-R 4個付き VF40 フランジ 寸法画像
NW/KF ICF VF VG A B C D P.C.D 電極数
- - 40 - 105 10 5.5 22.5 24 4
同軸 SMA-R 4個付き VF40 フランジ
製品コード ：10860    型式 ：F40SMR4
詳細ページへ お問い合わせ
11726 / G20SMR1 - - - 20 80 8 5.5 22.5 - 1
同軸 SMA-R 1個付き VG20 フランジ 寸法画像
NW/KF ICF VF VG A B C D P.C.D 電極数
- - - 20 80 8 5.5 22.5 - 1
同軸 SMA-R 1個付き VG20 フランジ
製品コード ：11726    型式 ：G20SMR1
詳細ページへ お問い合わせ
12871 / G20SMR2 - - - 20 80 8 5.5 22.5 20 2
同軸 SMA-R 2個付き VG20 フランジ 寸法画像
NW/KF ICF VF VG A B C D P.C.D 電極数
- - - 20 80 8 5.5 22.5 20 2
同軸 SMA-R 2個付き VG20 フランジ
製品コード ：12871    型式 ：G20SMR2
詳細ページへ お問い合わせ
11727 / G25SMR1 - - - 25 90 8 5.5 22.5 - 1
同軸 SMA-R 1個付き VG25 フランジ 寸法画像
NW/KF ICF VF VG A B C D P.C.D 電極数
- - - 25 90 8 5.5 22.5 - 1
同軸 SMA-R 1個付き VG25 フランジ
製品コード ：11727    型式 ：G25SMR1
詳細ページへ お問い合わせ
11728 / G25SMR2 - - - 25 90 8 5.5 22.5 24 2
同軸 SMA-R 2個付き VG25 フランジ 寸法画像
NW/KF ICF VF VG A B C D P.C.D 電極数
- - - 25 90 8 5.5 22.5 24 2
同軸 SMA-R 2個付き VG25 フランジ
製品コード ：11728    型式 ：G25SMR2
詳細ページへ お問い合わせ
12872 / G25SMR3 - - - 25 90 8 5.5 22.5 24 3
同軸 SMA-R 3個付き VG25 フランジ 寸法画像
NW/KF ICF VF VG A B C D P.C.D 電極数
- - - 25 90 8 5.5 22.5 24 3
同軸 SMA-R 3個付き VG25 フランジ
製品コード ：12872    型式 ：G25SMR3
詳細ページへ お問い合わせ
12873 / G25SMR4 - - - 25 90 8 5.5 22.5 24 4
同軸 SMA-R 4個付き VG25 フランジ 寸法画像
NW/KF ICF VF VG A B C D P.C.D 電極数
- - - 25 90 8 5.5 22.5 24 4
同軸 SMA-R 4個付き VG25 フランジ
製品コード ：12873    型式 ：G25SMR4
詳細ページへ お問い合わせ
11729 / G40SMR1 - - - 40 105 10 5.5 22.5 - 1
同軸 SMA-R 1個付き VG40 フランジ 寸法画像
NW/KF ICF VF VG A B C D P.C.D 電極数
- - - 40 105 10 5.5 22.5 - 1
同軸 SMA-R 1個付き VG40 フランジ
製品コード ：11729    型式 ：G40SMR1
詳細ページへ お問い合わせ
11730 / G40SMR2 - - - 40 105 10 5.5 22.5 24 2
同軸 SMA-R 2個付き VG40 フランジ 寸法画像
NW/KF ICF VF VG A B C D P.C.D 電極数
- - - 40 105 10 5.5 22.5 24 2
同軸 SMA-R 2個付き VG40 フランジ
製品コード ：11730    型式 ：G40SMR2
詳細ページへ お問い合わせ
11731 / G40SMR3 - - - 40 105 10 5.5 22.5 24 3
同軸 SMA-R 3個付き VG40 フランジ 寸法画像
NW/KF ICF VF VG A B C D P.C.D 電極数
- - - 40 105 10 5.5 22.5 24 3
同軸 SMA-R 3個付き VG40 フランジ
製品コード ：11731    型式 ：G40SMR3
詳細ページへ お問い合わせ
11013 / G40SMR4 - - - 40 105 10 5.5 22.5 24 4
同軸 SMA-R 4個付き VG40 フランジ 寸法画像
NW/KF ICF VF VG A B C D P.C.D 電極数
- - - 40 105 10 5.5 22.5 24 4
同軸 SMA-R 4個付き VG40 フランジ
製品コード ：11013    型式 ：G40SMR4
詳細ページへ お問い合わせ

型式を絞り込む

在庫状況

フランジ

電極数

フィードスルー 同軸 SMA-R グランドシールド 片側プラグ嵌合 カタログ画像
グランド及びフローティングタイプの違いについては以下を参照ください。
https://www.cosmotec-co.jp/info/case/1483/
接続部品
接続部品 真空側 ソケットコンタクト φ1.8 用 バレルタイプ 10本入
接続部品 真空側 ソケットコンタクト φ1.8 用 バレルタイプ 10本入
製品コード ：10150
型式 ：SVC18
接続部品 大気側プラグ SMA 用
接続部品 大気側プラグ SMA 用
製品コード ：10003
型式 ：ASP-SMA
接続部品 真空側 カプトン被覆ケーブル AWG#26 同軸用 L=1000
接続部品 真空側 カプトン被覆ケーブル AWG#26 同軸用 L=1000
製品コード ：14428
型式 ：VCK1000/XX
接続部品 真空側 PEEK®被覆ケーブル AWG#28 同軸用 L=1000
接続部品 真空側 PEEK®被覆ケーブル AWG#28 同軸用 L=1000
製品コード ：14429
型式 ：VCP1000/XX
接続部品 大気側ケーブル SMA 用 RG58AU L=1000
接続部品 大気側ケーブル SMA 用 RG58AU L=1000
製品コード ：14454
型式 ：ACV1000SM/XX
