Bayonet Naval Connectors
▼フィードスルー 同軸 BNC グランドシールド 片側プラグ嵌合
・1kV 3A対応
・50Ω伝送用
・グランドと導通
・真空側は電極、大気側のみBNCコネクタ接続
・電極先端M2ねじ加工品
・接続フランジは、NW/KF、ICF、JIS-VF、JIS-VGを標準規格化
▼この他に以下のタイプが規格化されています
・フローティングシールド
・ネジ加工なし
・両側プラグ嵌合
・ネジ加工なし高電圧5kV
▼特注品も対応いたします
極数の変更・多品種端子の組み合わせ・特殊フランジへの取り付けも承ります
ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらから
基本情報 | |
---|---|
タイプ | BNC |
接続タイプ | 大気側プラグ嵌合 |
電極 | コバール® |
フランジ材質 | SUS 304 |
スリーブ | コバール® |
絶縁体 | アルミナセラミック |
最高温度 | 450℃ |
最低温度 | -196℃ |
リークレート | <1.3x10-10Pa・㎥/sec |
分類 | フランジ付き端子 |
種類 | グランドシールド |
インピーダンス | 50 Ω |
周波数 | 100 MHz |
絶縁抵抗値 | 10⁹ ohm |
耐電圧: DC | 1 kV |
電流値: 1 本あたり | 3 A |
RoHS2対応 | ○ |
※製品コード・型式をクリックいただくと、ご覧いただけます。

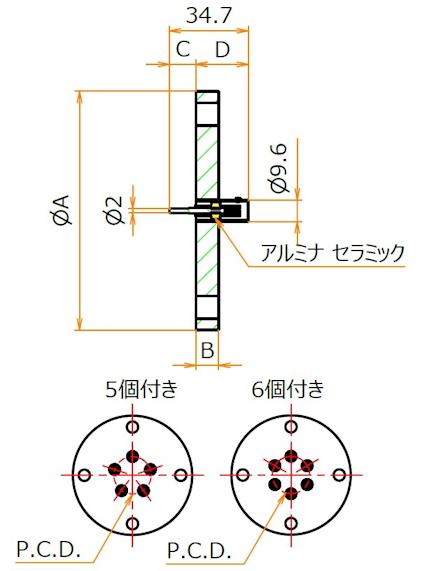

製品コード / 型式 | NW | ICF | VF | VG | A | B | C | D | P.C.D | 電極数 | 在庫・納期 | 単価(税込) | |||||||||||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
11047 / N16BRS1 | 16 | - | - | - | 30 | 6 | 9.2 | 25.5 | - | 1 |
現在庫数
3個
当日出荷可能
欠品時
30営業日
|
30,800円 (税込33,880円) | |||||||||||||||||||||||||
![]()
製品コード :11047
型式 :N16BRS1
|
|||||||||||||||||||||||||||||||||||||
11071 / N25BRS1 | 25 | - | - | - | 40 | 6 | 9.2 | 25.5 | - | 1 |
現在庫数
2個
当日出荷可能
欠品時
30営業日
|
31,000円 (税込34,100円) | |||||||||||||||||||||||||
![]()
製品コード :11071
型式 :N25BRS1
|
|||||||||||||||||||||||||||||||||||||
11117 / N40BRS1 | 40 | - | - | - | 55 | 6 | 9.2 | 25.5 | - | 1 |
欠品時
30営業日
|
31,300円 (税込34,430円) | |||||||||||||||||||||||||
![]()
製品コード :11117
型式 :N40BRS1
|
|||||||||||||||||||||||||||||||||||||
11118 / N40BRS2 | 40 | - | - | - | 55 | 6 | 9.2 | 25.5 | 24 | 2 |
現在庫数
2個
当日出荷可能
欠品時
別途回答
|
59,600円 (税込65,560円) | |||||||||||||||||||||||||
![]()
製品コード :11118
型式 :N40BRS2
|
|||||||||||||||||||||||||||||||||||||
11119 / N40BRS3 | 40 | - | - | - | 55 | 6 | 9.2 | 25.5 | 24 | 3 |
欠品時
30営業日
|
83,700円 (税込92,070円) | |||||||||||||||||||||||||
![]()
製品コード :11119
型式 :N40BRS3
|
|||||||||||||||||||||||||||||||||||||
11120 / N40BRS4 | 40 | - | - | - | 55 | 6 | 9.2 | 25.5 | 24 | 4 |
欠品時
30営業日
|
106,400円 (税込117,040円) | |||||||||||||||||||||||||
![]()
製品コード :11120
型式 :N40BRS4
|
|||||||||||||||||||||||||||||||||||||
10202 / C34BRS1 | - | 34 | - | - | 34 | 7.5 | 9.7 | 25 | - | 1 |
現在庫数
8個
当日出荷可能
完成待ち
20個
2023/12/25入荷予定
欠品時
30営業日
|
31,700円 (税込34,870円) | |||||||||||||||||||||||||
![]()
製品コード :10202
型式 :C34BRS1
|
|||||||||||||||||||||||||||||||||||||
10676 / C70BRS1 | - | 70 | - | - | 70 | 12.7 | 9.7 | 25 | - | 1 |
現在庫数
4個
当日出荷可能
欠品時
30営業日
|
32,800円 (税込36,080円) | |||||||||||||||||||||||||
![]()
製品コード :10676
型式 :C70BRS1
|
|||||||||||||||||||||||||||||||||||||
10677 / C70BRS2 | - | 70 | - | - | 70 | 12.7 | 9.7 | 25 | 24 | 2 |
欠品時
30営業日
|
61,100円 (税込67,210円) | |||||||||||||||||||||||||
![]()
製品コード :10677
型式 :C70BRS2
|
|||||||||||||||||||||||||||||||||||||
10678 / C70BRS3 | - | 70 | - | - | 70 | 12.7 | 9.7 | 25 | 24 | 3 |
現在庫数
1個
当日出荷可能
欠品時
30営業日
|
85,200円 (税込93,720円) | |||||||||||||||||||||||||
![]()
製品コード :10678
型式 :C70BRS3
|
|||||||||||||||||||||||||||||||||||||
10679 / C70BRS4 | - | 70 | - | - | 70 | 12.7 | 9.7 | 25 | 24 | 4 |
欠品時
30営業日
|
107,900円 (税込118,690円) | |||||||||||||||||||||||||
![]()
製品コード :10679
型式 :C70BRS4
|
|||||||||||||||||||||||||||||||||||||
11604 / F20BRS1 | - | - | 20 | - | 80 | 8 | 11.7 | 23 | - | 1 |
欠品時
30営業日
|
32,500円 (税込35,750円) | |||||||||||||||||||||||||
![]()
製品コード :11604
型式 :F20BRS1
|
|||||||||||||||||||||||||||||||||||||
11605 / F25BRS1 | - | - | 25 | - | 90 | 8 | 11.7 | 23 | - | 1 |
欠品時
30営業日
|
32,800円 (税込36,080円) | |||||||||||||||||||||||||
![]()
製品コード :11605
型式 :F25BRS1
|
|||||||||||||||||||||||||||||||||||||
11606 / F25BRS2 | - | - | 25 | - | 90 | 8 | 11.7 | 23 | 24 | 2 |
欠品時
30営業日
|
61,100円 (税込67,210円) | |||||||||||||||||||||||||
![]()
製品コード :11606
型式 :F25BRS2
|
|||||||||||||||||||||||||||||||||||||
11607 / F40BRS1 | - | - | 40 | - | 105 | 10 | 11.7 | 23 | - | 1 |
欠品時
30営業日
|
33,400円 (税込36,740円) | |||||||||||||||||||||||||
![]()
製品コード :11607
型式 :F40BRS1
|
|||||||||||||||||||||||||||||||||||||
11608 / F40BRS2 | - | - | 40 | - | 105 | 10 | 11.7 | 23 | 24 | 2 |
欠品時
30営業日
|
61,700円 (税込67,870円) | |||||||||||||||||||||||||
![]()
製品コード :11608
型式 :F40BRS2
|
|||||||||||||||||||||||||||||||||||||
11609 / F40BRS3 | - | - | 40 | - | 105 | 10 | 11.7 | 23 | 24 | 3 |
欠品時
30営業日
|
85,800円 (税込94,380円) | |||||||||||||||||||||||||
![]()
製品コード :11609
型式 :F40BRS3
|
|||||||||||||||||||||||||||||||||||||
11610 / F40BRS4 | - | - | 40 | - | 105 | 10 | 11.7 | 23 | 24 | 4 |
欠品時
別途回答
|
108,500円 (税込119,350円) | |||||||||||||||||||||||||
![]()
製品コード :11610
型式 :F40BRS4
|
|||||||||||||||||||||||||||||||||||||
11611 / G20BRS1 | - | - | - | 20 | 80 | 8 | 11.7 | 23 | - | 1 |
欠品時
30営業日
|
32,500円 (税込35,750円) | |||||||||||||||||||||||||
![]()
製品コード :11611
型式 :G20BRS1
|
|||||||||||||||||||||||||||||||||||||
11612 / G25BRS1 | - | - | - | 25 | 90 | 8 | 11.7 | 23 | - | 1 |
欠品時
30営業日
|
32,800円 (税込36,080円) | |||||||||||||||||||||||||
![]()
製品コード :11612
型式 :G25BRS1
|
|||||||||||||||||||||||||||||||||||||
11613 / G25BRS2 | - | - | - | 25 | 90 | 8 | 11.7 | 23 | 24 | 2 |
欠品時
30営業日
|
61,100円 (税込67,210円) | |||||||||||||||||||||||||
![]()
製品コード :11613
型式 :G25BRS2
|
|||||||||||||||||||||||||||||||||||||
11614 / G40BRS1 | - | - | - | 40 | 105 | 10 | 11.7 | 23 | - | 1 |
欠品時
30営業日
|
33,400円 (税込36,740円) | |||||||||||||||||||||||||
![]()
製品コード :11614
型式 :G40BRS1
|
|||||||||||||||||||||||||||||||||||||
11615 / G40BRS2 | - | - | - | 40 | 105 | 10 | 11.7 | 23 | 24 | 2 |
欠品時
30営業日
|
61,700円 (税込67,870円) | |||||||||||||||||||||||||
![]()
製品コード :11615
型式 :G40BRS2
|
|||||||||||||||||||||||||||||||||||||
11616 / G40BRS3 | - | - | - | 40 | 105 | 10 | 11.7 | 23 | 24 | 3 |
欠品時
30営業日
|
85,800円 (税込94,380円) | |||||||||||||||||||||||||
![]()
製品コード :11616
型式 :G40BRS3
|
|||||||||||||||||||||||||||||||||||||
11617 / G40BRS4 | - | - | - | 40 | 105 | 10 | 11.7 | 23 | 24 | 4 |
欠品時
別途回答
|
108,500円 (税込119,350円) | |||||||||||||||||||||||||
![]()
製品コード :11617
型式 :G40BRS4
|
