絶縁継手 Swagelok® / VCR®付き

絶縁継手 Swagelok® / VCR®付き

▼絶縁継手
・耐電圧:1.8kV,2kV,3kV,10kV
・チューブ径(インチ):1/16,1/8,1/4,1/2
・継手:Swagelok®,VCR®(めす,おす,めすおす)
※セラミック部にテンションがかかると割れる恐れがあるため、ベローズの併用などをお勧めします
※狭いスペースに最適なベローズ一体型(ICF)もご用意しております

▼絶縁継手は以下のタイプが規格化されています(一覧)
・チューブ:チューブエンド、Swagelok®継手,VCR®継手
・フランジ:ICF,NW/KF,JIS-VF,JIS-VG
・ベローズ一体型(ICF)

▼特注品も対応いたします
長さ変更や継手、フランジサイズの変更についてはページ右側の「お問い合わせ」ボタンよりご相談ください

精密洗浄のご依頼はこちらから

続きを見る
基本情報
タイプ 絶縁フランジ
キャップ コバール®
絶縁体 アルミナセラミック
最高温度 300℃
最低温度 -196℃
リークレート <1.3x10-10Pa・㎥/sec
RoHS2対応
このサブカテゴリのお問い合わせ

19 件の型式候補があります

※製品コード・型式をクリックいただくと、ご覧いただけます。

製品コード / 型式 継手規格 チューブ/継手サイズ L(長さ) 耐電圧: DC スリーブ
在庫・納期
単価(税込)
18883 / SW1/8ISL3KV Swagelok® 1/8 inch - 3 kV 70-30 CuNi
完成待ち
1個 2024/05/31入荷予定
欠品時
別途回答
64,100円 (税込70,510円)
絶縁継手 1/8インチ Swagelok® 3kV 寸法画像
継手規格 チューブ/継手サイズ L(長さ) 耐電圧: DC スリーブ
Swagelok® 1/8 inch - 3 kV 70-30 CuNi
製品コード :18883    型式 :SW1/8ISL3KV
64,100円 (税込70,510円)
13587 / SW1/4ISL1KV Swagelok® 1/4 inch 103.2 1.8 kV コバール®
現在庫数
4個 当日出荷可能
欠品時
21営業日
30,700円 (税込33,770円)

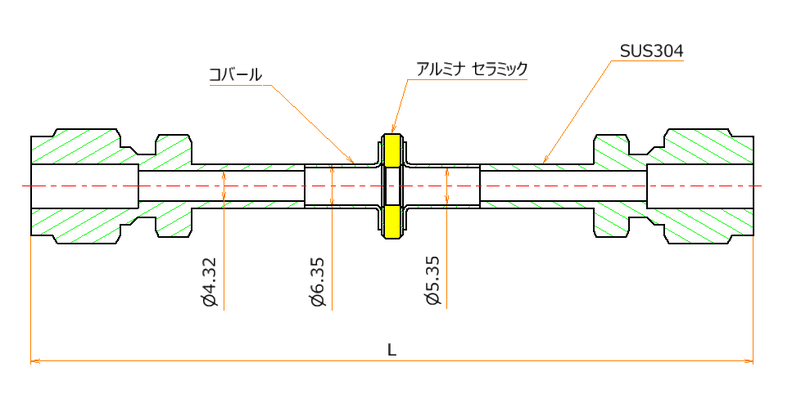

絶縁継手 1/4インチ Swagelok® 1kV 寸法画像
継手規格 チューブ/継手サイズ L(長さ) 耐電圧: DC スリーブ
Swagelok® 1/4 inch 103.2 1.8 kV コバール®
製品コード :13587    型式 :SW1/4ISL1KV
30,700円 (税込33,770円)
11812 / SW1/4ISL10KV Swagelok® 1/4 inch 156.2 10 kV SUS 304
現在庫数
11個 当日出荷可能
欠品時
21営業日
31,300円 (税込34,430円)

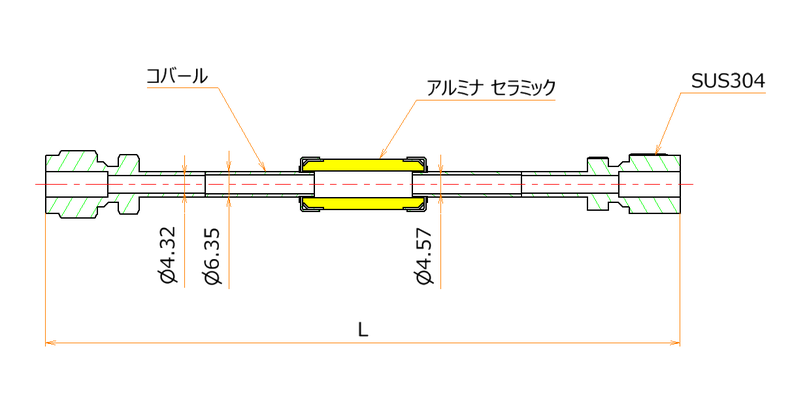

絶縁継手 1/4インチ Swagelok® 10kV 寸法画像
継手規格 チューブ/継手サイズ L(長さ) 耐電圧: DC スリーブ
Swagelok® 1/4 inch 156.2 10 kV SUS 304
製品コード :11812    型式 :SW1/4ISL10KV
31,300円 (税込34,430円)
11939 / SW1/2ISL10KV Swagelok® 1/2 inch 174.6 10 kV コバール®
現在庫数
3個 当日出荷可能
欠品時
21営業日
79,700円 (税込87,670円)

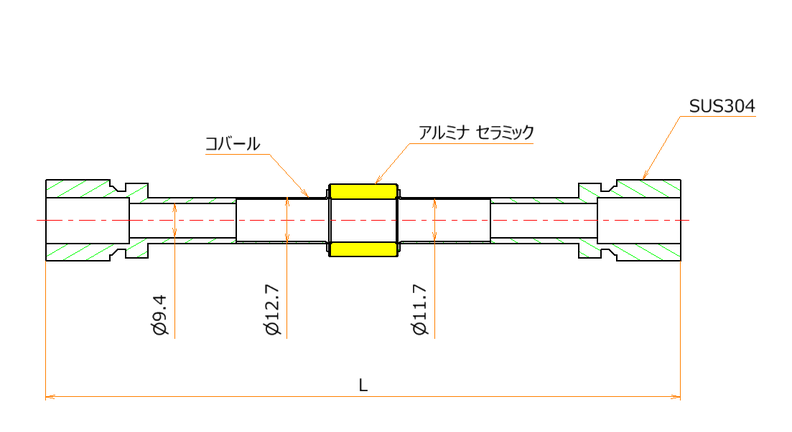

絶縁継手 1/2インチ Swagelok® 10kV 寸法画像
継手規格 チューブ/継手サイズ L(長さ) 耐電圧: DC スリーブ
Swagelok® 1/2 inch 174.6 10 kV コバール®
製品コード :11939    型式 :SW1/2ISL10KV
79,700円 (税込87,670円)
18878 / FM1/16ISL2KV VCR® めす・VCR® おす 1/16 inch 65 2 kV 70-30 CuNi
欠品時
別途回答
89,700円 (税込98,670円)
絶縁継手 1/16インチ VCR®めす/おす 2kV 寸法画像
継手規格 チューブ/継手サイズ L(長さ) 耐電圧: DC スリーブ
VCR® めす・VCR® おす 1/16 inch 65 2 kV 70-30 CuNi
製品コード :18878    型式 :FM1/16ISL2KV
89,700円 (税込98,670円)
18882 / FM1/8ISL3KV VCR® めす・VCR® おす 1/8 inch 78 3 kV 70-30 CuNi
欠品時
別途回答
67,100円 (税込73,810円)
絶縁継手 1/8インチ VCR®めす/おす 3kV 寸法画像
継手規格 チューブ/継手サイズ L(長さ) 耐電圧: DC スリーブ
VCR® めす・VCR® おす 1/8 inch 78 3 kV 70-30 CuNi
製品コード :18882    型式 :FM1/8ISL3KV
67,100円 (税込73,810円)
13590 / FM1/4ISL1KV VCR® めす・VCR® おす 1/4 inch 70.7 1.8 kV コバール®
現在庫数
6個 当日出荷可能
欠品時
30営業日
35,800円 (税込39,380円)

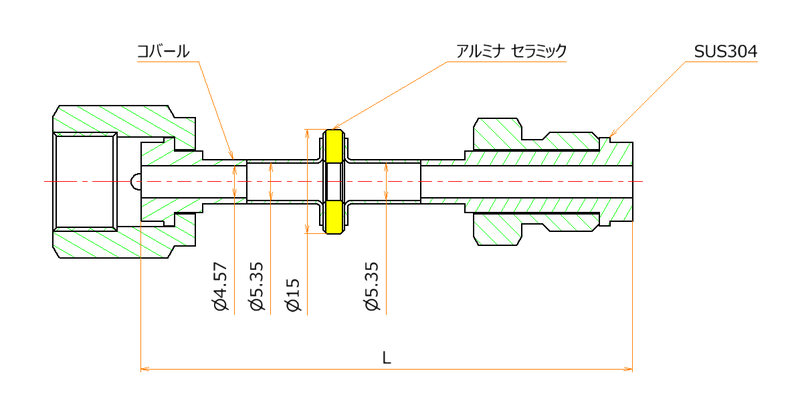

絶縁継手 1/4インチ めすVCR®/おす 1kV 寸法画像
継手規格 チューブ/継手サイズ L(長さ) 耐電圧: DC スリーブ
VCR® めす・VCR® おす 1/4 inch 70.7 1.8 kV コバール®
製品コード :13590    型式 :FM1/4ISL1KV
35,800円 (税込39,380円)
11826 / FM1/4ISL10KV VCR® めす・VCR® おす 1/4 inch 108.4 10 kV SUS 304
現在庫数
16個 当日出荷可能
欠品時
30営業日
36,800円 (税込40,480円)
絶縁継手 1/4インチ めすVCR®/おす 10kV 寸法画像
継手規格 チューブ/継手サイズ L(長さ) 耐電圧: DC スリーブ
VCR® めす・VCR® おす 1/4 inch 108.4 10 kV SUS 304
製品コード :11826    型式 :FM1/4ISL10KV
36,800円 (税込40,480円)
11837 / FM1/2ISL10KV VCR® めす・VCR® おす 1/2 inch 118.5 10 kV コバール®
現在庫数
3個 当日出荷可能
欠品時
30営業日
86,600円 (税込95,260円)
絶縁継手 1/2インチ めすVCR®/おす 10kV 寸法画像
継手規格 チューブ/継手サイズ L(長さ) 耐電圧: DC スリーブ
VCR® めす・VCR® おす 1/2 inch 118.5 10 kV コバール®
製品コード :11837    型式 :FM1/2ISL10KV
86,600円 (税込95,260円)
18876 / FVCR1/16ISL2KV VCR® めす 1/16 inch 65 2 kV 70-30 CuNi
欠品時
別途回答
89,700円 (税込98,670円)
絶縁継手 1/16インチ VCR®めす 2kV 寸法画像
継手規格 チューブ/継手サイズ L(長さ) 耐電圧: DC スリーブ
VCR® めす 1/16 inch 65 2 kV 70-30 CuNi
製品コード :18876    型式 :FVCR1/16ISL2KV
89,700円 (税込98,670円)
18880 / FVCR1/8ISL3KV VCR® めす 1/8 inch 78 3 kV 70-30 CuNi
欠品時
別途回答
67,100円 (税込73,810円)
絶縁継手 1/8インチ VCR®めす 3kV 寸法画像
継手規格 チューブ/継手サイズ L(長さ) 耐電圧: DC スリーブ
VCR® めす 1/8 inch 78 3 kV 70-30 CuNi
製品コード :18880    型式 :FVCR1/8ISL3KV
67,100円 (税込73,810円)
13588 / FVCR1/4ISL1KV VCR® めす 1/4 inch 55.4 1.8 kV コバール®
欠品時
30営業日
36,100円 (税込39,710円)
絶縁継手 1/4インチ めすVCR® 1kV 寸法画像
継手規格 チューブ/継手サイズ L(長さ) 耐電圧: DC スリーブ
VCR® めす 1/4 inch 55.4 1.8 kV コバール®
製品コード :13588    型式 :FVCR1/4ISL1KV
36,100円 (税込39,710円)
11898 / FVCR1/4ISL10KV VCR® めす 1/4 inch 108.4 10 kV SUS 304
現在庫数
5個 当日出荷可能
欠品時
30営業日
37,100円 (税込40,810円)
絶縁継手 1/4インチ めすVCR® 10kV 寸法画像
継手規格 チューブ/継手サイズ L(長さ) 耐電圧: DC スリーブ
VCR® めす 1/4 inch 108.4 10 kV SUS 304
製品コード :11898    型式 :FVCR1/4ISL10KV
37,100円 (税込40,810円)
11940 / FVCR1/2ISL10KV VCR® めす 1/2 inch 101.4 10 kV コバール®
現在庫数
2個 当日出荷可能
欠品時
30営業日
87,100円 (税込95,810円)
絶縁継手 1/2インチ めすVCR® 10kV 寸法画像
継手規格 チューブ/継手サイズ L(長さ) 耐電圧: DC スリーブ
VCR® めす 1/2 inch 101.4 10 kV コバール®
製品コード :11940    型式 :FVCR1/2ISL10KV
87,100円 (税込95,810円)
18877 / MVCR1/16ISL2KV VCR® おす 1/16 inch 65 2 kV 70-30 CuNi
欠品時
別途回答
89,700円 (税込98,670円)
絶縁継手 1/16インチ VCR®おす 2kV 寸法画像
継手規格 チューブ/継手サイズ L(長さ) 耐電圧: DC スリーブ
VCR® おす 1/16 inch 65 2 kV 70-30 CuNi
製品コード :18877    型式 :MVCR1/16ISL2KV
89,700円 (税込98,670円)
18881 / MVCR1/8ISL3KV VCR® おす 1/8 inch 78 3 kV 70-30 CuNi
欠品時
別途回答
67,100円 (税込73,810円)
絶縁継手 1/8インチ VCR®おす 3kV 寸法画像
継手規格 チューブ/継手サイズ L(長さ) 耐電圧: DC スリーブ
VCR® おす 1/8 inch 78 3 kV 70-30 CuNi
製品コード :18881    型式 :MVCR1/8ISL3KV
67,100円 (税込73,810円)
13589 / MVCR1/4ISL1KV VCR® おす 1/4 inch 86 1.8 kV コバール®
現在庫数
3個 当日出荷可能
欠品時
30営業日
35,500円 (税込39,050円)
絶縁継手 1/4インチ おすVCR® 1kV 寸法画像
継手規格 チューブ/継手サイズ L(長さ) 耐電圧: DC スリーブ
VCR® おす 1/4 inch 86 1.8 kV コバール®
製品コード :13589    型式 :MVCR1/4ISL1KV
35,500円 (税込39,050円)
11899 / MVCR1/4ISL10KV VCR® おす 1/4 inch 108.4 10 kV SUS 304
現在庫数
1個 当日出荷可能
欠品時
30営業日
36,500円 (税込40,150円)
絶縁継手 1/4インチ おすVCR® 10kV 寸法画像
継手規格 チューブ/継手サイズ L(長さ) 耐電圧: DC スリーブ
VCR® おす 1/4 inch 108.4 10 kV SUS 304
製品コード :11899    型式 :MVCR1/4ISL10KV
36,500円 (税込40,150円)
11941 / MVCR1/2ISL10KV VCR® おす 1/2 inch 135.6 10 kV コバール®
現在庫数
1個 当日出荷可能
欠品時
30営業日
86,100円 (税込94,710円)
絶縁継手 1/2インチ おすVCR® 10kV 寸法画像
継手規格 チューブ/継手サイズ L(長さ) 耐電圧: DC スリーブ
VCR® おす 1/2 inch 135.6 10 kV コバール®
製品コード :11941    型式 :MVCR1/2ISL10KV
86,100円 (税込94,710円)
絶縁継手 Swagelok® / VCR®付き カタログ画像
