  1. 真空部品通販ならコスモ・テック
  2. フィードスルー（電流導入端子、気密端子）
  3. 同軸
  4. SHVタイプ
  5. フィードスルー 同軸 SHV-JJ-F フローティングシールド 両側プラグ嵌合

フィードスルー 同軸 SHV-JJ-F フローティングシールド 両側プラグ嵌合

フィードスルー 同軸 SHV-JJ-F フローティングシールド 両側プラグ嵌合

Safe High Voltage
▼フィードスルー 同軸 SHVフローティングシールド 両側プラグ嵌合
・5kV 3A対応
・50Ω伝送用
・グランドと絶縁されたフローティングシールド
・真空側、大気側ともにSHVコネクタ接続
・接続フランジは、NW/KF、ICF、JIS-VF、JIS-VGを標準規格化

▼この他に以下のタイプが規格化されています
・グランドシールド片側プラグ嵌合(5kV，10kV，20kV)
・フローティングシールド片側プラグ嵌合(5kV)
・グランドシールド両側プラグ嵌合(5kV)

▼特注品も対応いたします
極数の変更・多品種端子の組み合わせ・特殊フランジへの取り付けも承ります
ページ右側の「お問い合わせ」ボタンよりご連絡ください

※他社製のプラグは、嵌合しない場合がございます。本製品は必ず弊社のプラグをご使用ください。

精密洗浄のご依頼はこちらから

続きを見る
基本情報
タイプ SHV
接続タイプ 真空側・大気側プラグ嵌合
電極 コバール®
フランジ材質 SUS 304
スリーブ コバール®
絶縁体 アルミナセラミック
最高温度 300℃
最低温度 -196℃
リークレート <1.3x10-10Pa･㎥/sec
分類 フランジ付き端子
種類 フローティングシールド
インピーダンス 50 Ω
周波数 100 MHz
絶縁抵抗値 10⁹ ohm
耐電圧: DC 5 kV
電流値: 1 本あたり 3 A
RoHS2対応 ○
このサブカテゴリのお問い合わせ

25 件の型式候補があります

※製品コード・型式をクリックいただくと、ご覧いただけます。

製品コード / 型式 NW ICF VF VG A B C D P.C.D 電極数 在庫・納期 単価(税込)
11666 / N16SHJF1 16 - - - 30 6 5.9 37.5 - 1
欠品時
30営業日
65,500円 （税込72,050円）

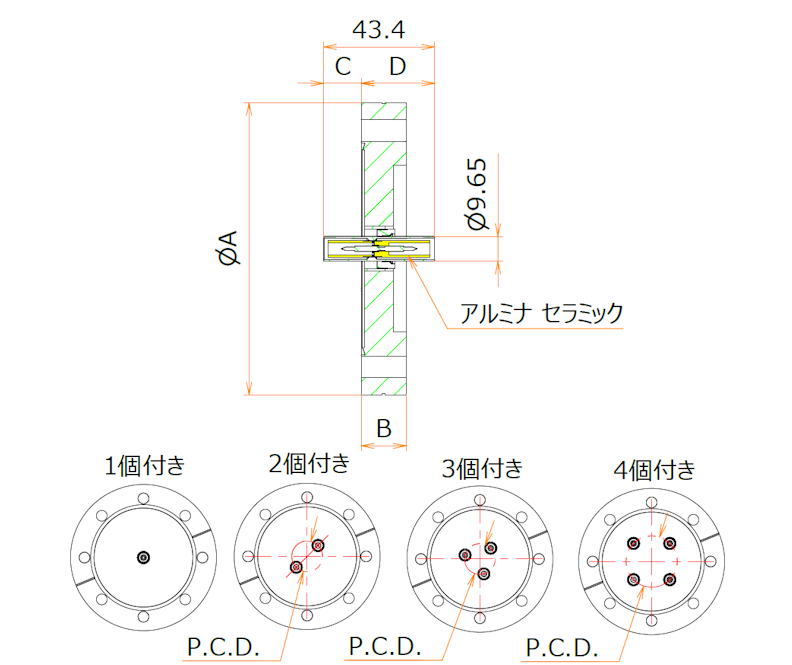

同軸 SHV-JJ-F 1個付き NW/KF16 フランジ 寸法画像
NW ICF VF VG A B C D P.C.D 電極数
16 - - - 30 6 5.9 37.5 - 1
同軸 SHV-JJ-F 1個付き NW/KF16 フランジ
製品コード ：11666    型式 ：N16SHJF1
65,500円 （税込72,050円）
詳細ページへ お問い合わせ
11092 / N25SHJF1 25 - - - 40 6 13.4 30 - 1
現在庫数
3個 当日出荷可能
欠品時
30営業日
65,500円 （税込72,050円）
同軸 SHV-JJ-F 1個付き NW/KF25 フランジ 寸法画像
NW ICF VF VG A B C D P.C.D 電極数
25 - - - 40 6 13.4 30 - 1
同軸 SHV-JJ-F 1個付き NW/KF25 フランジ
製品コード ：11092    型式 ：N25SHJF1
65,500円 （税込72,050円）
詳細ページへ お問い合わせ
11175 / N40SHJF1 40 - - - 55 6 13.4 30 - 1
欠品時
30営業日
65,800円 （税込72,380円）
同軸 SHV-JJ-F 1個付き NW/KF40 フランジ 寸法画像
NW ICF VF VG A B C D P.C.D 電極数
40 - - - 55 6 13.4 30 - 1
同軸 SHV-JJ-F 1個付き NW/KF40 フランジ
製品コード ：11175    型式 ：N40SHJF1
65,800円 （税込72,380円）
詳細ページへ お問い合わせ
11176 / N40SHJF2 40 - - - 55 6 13.4 30 20 2
現在庫数
4個 当日出荷可能
欠品時
30営業日
127,800円 （税込140,580円）
同軸 SHV-JJ-F 2個付き NW/KF40 フランジ 寸法画像
NW ICF VF VG A B C D P.C.D 電極数
40 - - - 55 6 13.4 30 20 2
同軸 SHV-JJ-F 2個付き NW/KF40 フランジ
製品コード ：11176    型式 ：N40SHJF2
127,800円 （税込140,580円）
詳細ページへ お問い合わせ
18593 / N50SHJF3 50 - - - 75 6 13.4 30 - 3
欠品時
30営業日
183,000円 （税込201,300円）
同軸 SHV-JJ-F 3個付き NW/KF50 フランジ 寸法画像
NW ICF VF VG A B C D P.C.D 電極数
50 - - - 75 6 13.4 30 - 3
同軸 SHV-JJ-F 3個付き NW/KF50 フランジ
製品コード ：18593    型式 ：N50SHJF3
183,000円 （税込201,300円）
詳細ページへ お問い合わせ
11221 / N50SHJF4 50 - - - 75 6 13.4 30 28 4
欠品時
30営業日
237,100円 （税込260,810円）
同軸 SHV-JJ-F 4個付き NW/KF50 フランジ 寸法画像
NW ICF VF VG A B C D P.C.D 電極数
50 - - - 75 6 13.4 30 28 4
同軸 SHV-JJ-F 4個付き NW/KF50 フランジ
製品コード ：11221    型式 ：N50SHJF4
237,100円 （税込260,810円）
詳細ページへ お問い合わせ
10439 / C34SHJF1 - 34 - - 34 7.5 2.7 40.7 - 1
現在庫数
2個 当日出荷可能
欠品時
30営業日
67,200円 （税込73,920円）
同軸 SHV-JJ-F 1個付き ICF34 フランジ 寸法画像
NW ICF VF VG A B C D P.C.D 電極数
- 34 - - 34 7.5 2.7 40.7 - 1
同軸 SHV-JJ-F 1個付き ICF34 フランジ
製品コード ：10439    型式 ：C34SHJF1
67,200円 （税込73,920円）
詳細ページへ お問い合わせ
10721 / C70SHJF1 - 70 - - 70 12.7 13.9 29.5 - 1
現在庫数
2個 当日出荷可能
欠品時
30営業日
67,300円 （税込74,030円）
同軸 SHV-JJ-F 1個付き ICF70 フランジ 寸法画像
NW ICF VF VG A B C D P.C.D 電極数
- 70 - - 70 12.7 13.9 29.5 - 1
同軸 SHV-JJ-F 1個付き ICF70 フランジ
製品コード ：10721    型式 ：C70SHJF1
67,300円 （税込74,030円）
詳細ページへ お問い合わせ
10723 / C70SHJF2 - 70 - - 70 12.7 13.9 29.5 20 2
現在庫数
3個 当日出荷可能
欠品時
30営業日
129,300円 （税込142,230円）
同軸 SHV-JJ-F 2個付き ICF70 フランジ 寸法画像
NW ICF VF VG A B C D P.C.D 電極数
- 70 - - 70 12.7 13.9 29.5 20 2
同軸 SHV-JJ-F 2個付き ICF70 フランジ
製品コード ：10723    型式 ：C70SHJF2
129,300円 （税込142,230円）
詳細ページへ お問い合わせ
18594 / C114SHJF3 - 114 - - 114 17.5 13.9 29.5 - 3
欠品時
30営業日
195,600円 （税込215,160円）

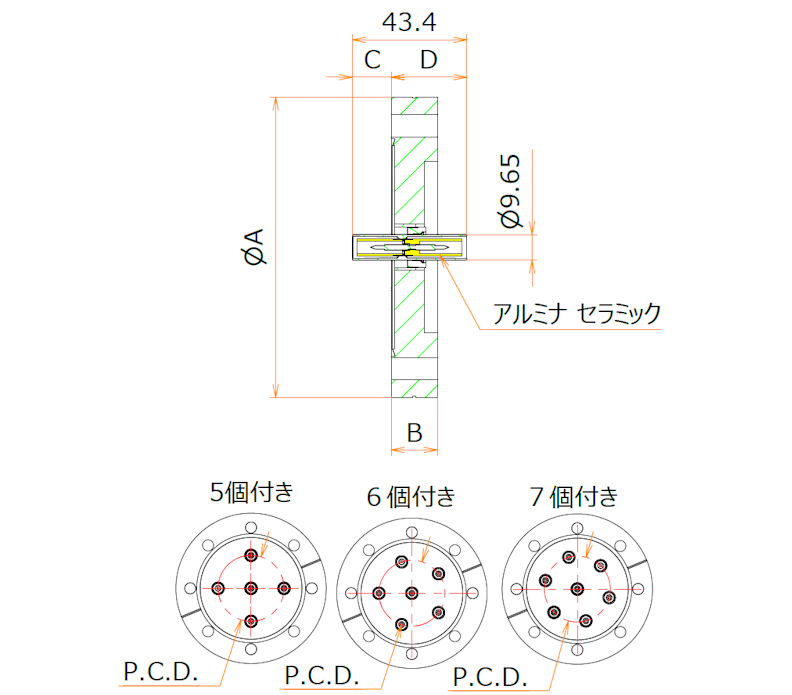

同軸 SHV-JJ-F 3個付き ICF114 フランジ 寸法画像
NW ICF VF VG A B C D P.C.D 電極数
- 114 - - 114 17.5 13.9 29.5 - 3
同軸 SHV-JJ-F 3個付き ICF114 フランジ
製品コード ：18594    型式 ：C114SHJF3
195,600円 （税込215,160円）
詳細ページへ お問い合わせ
18595 / C114SHJF4 - 114 - - 114 17.5 13.9 29.5 30 4
欠品時
30営業日
249,700円 （税込274,670円）
同軸 SHV-JJ-F 4個付き ICF114 フランジ 寸法画像
NW ICF VF VG A B C D P.C.D 電極数
- 114 - - 114 17.5 13.9 29.5 30 4
同軸 SHV-JJ-F 4個付き ICF114 フランジ
製品コード ：18595    型式 ：C114SHJF4
249,700円 （税込274,670円）
詳細ページへ お問い合わせ
10802 / F20SHJF1 - - 20 - 80 8 15.9 27.5 - 1
欠品時
30営業日
67,000円 （税込73,700円）
同軸 SHV-JJ-F 1個付き VF20 フランジ 寸法画像
NW ICF VF VG A B C D P.C.D 電極数
- - 20 - 80 8 15.9 27.5 - 1
同軸 SHV-JJ-F 1個付き VF20 フランジ
製品コード ：10802    型式 ：F20SHJF1
67,000円 （税込73,700円）
詳細ページへ お問い合わせ
11667 / F25SHJF1 - - 25 - 90 8 15.9 27.5 - 1
欠品時
30営業日
67,400円 （税込74,140円）
同軸 SHV-JJ-F 1個付き VF25 フランジ 寸法画像
NW ICF VF VG A B C D P.C.D 電極数
- - 25 - 90 8 15.9 27.5 - 1
同軸 SHV-JJ-F 1個付き VF25 フランジ
製品コード ：11667    型式 ：F25SHJF1
67,400円 （税込74,140円）
詳細ページへ お問い合わせ
12849 / F25SHJF2 - - 25 - 90 8 15.9 27.5 20 2
欠品時
30営業日
129,400円 （税込142,340円）
同軸 SHV-JJ-F 2個付き VF25 フランジ 寸法画像
NW ICF VF VG A B C D P.C.D 電極数
- - 25 - 90 8 15.9 27.5 20 2
同軸 SHV-JJ-F 2個付き VF25 フランジ
製品コード ：12849    型式 ：F25SHJF2
129,400円 （税込142,340円）
詳細ページへ お問い合わせ
11668 / F40SHJF1 - - 40 - 105 10 15.9 27.5 - 1
欠品時
30営業日
68,700円 （税込75,570円）
同軸 SHV-JJ-F 1個付き VF40 フランジ 寸法画像
NW ICF VF VG A B C D P.C.D 電極数
- - 40 - 105 10 15.9 27.5 - 1
同軸 SHV-JJ-F 1個付き VF40 フランジ
製品コード ：11668    型式 ：F40SHJF1
68,700円 （税込75,570円）
詳細ページへ お問い合わせ
11669 / F40SHJF2 - - 40 - 105 10 15.9 27.5 20 2
欠品時
30営業日
130,700円 （税込143,770円）
同軸 SHV-JJ-F 2個付き VF40 フランジ 寸法画像
NW ICF VF VG A B C D P.C.D 電極数
- - 40 - 105 10 15.9 27.5 20 2
同軸 SHV-JJ-F 2個付き VF40 フランジ
製品コード ：11669    型式 ：F40SHJF2
130,700円 （税込143,770円）
詳細ページへ お問い合わせ
12850 / F40SHJF3 - - 40 - 105 10 15.9 27.5 25 3
欠品時
30営業日
187,100円 （税込205,810円）
同軸 SHV-JJ-F 3個付き VF40 フランジ 寸法画像
NW ICF VF VG A B C D P.C.D 電極数
- - 40 - 105 10 15.9 27.5 25 3
同軸 SHV-JJ-F 3個付き VF40 フランジ
製品コード ：12850    型式 ：F40SHJF3
187,100円 （税込205,810円）
詳細ページへ お問い合わせ
12851 / F40SHJF4 - - 40 - 105 10 15.9 27.5 30 4
欠品時
30営業日
241,200円 （税込265,320円）
同軸 SHV-JJ-F 4個付き VF40 フランジ 寸法画像
NW ICF VF VG A B C D P.C.D 電極数
- - 40 - 105 10 15.9 27.5 30 4
同軸 SHV-JJ-F 4個付き VF40 フランジ
製品コード ：12851    型式 ：F40SHJF4
241,200円 （税込265,320円）
詳細ページへ お問い合わせ
11670 / G20SHJF1 - - - 20 80 8 15.9 27.5 - 1
欠品時
30営業日
67,000円 （税込73,700円）
同軸 SHV-JJ-F 1個付き VG20 フランジ 寸法画像
NW ICF VF VG A B C D P.C.D 電極数
- - - 20 80 8 15.9 27.5 - 1
同軸 SHV-JJ-F 1個付き VG20 フランジ
製品コード ：11670    型式 ：G20SHJF1
67,000円 （税込73,700円）
詳細ページへ お問い合わせ
11671 / G25SHJF1 - - - 25 90 8 15.9 27.5 - 1
欠品時
30営業日
67,400円 （税込74,140円）
同軸 SHV-JJ-F 1個付き VG25 フランジ 寸法画像
NW ICF VF VG A B C D P.C.D 電極数
- - - 25 90 8 15.9 27.5 - 1
同軸 SHV-JJ-F 1個付き VG25 フランジ
製品コード ：11671    型式 ：G25SHJF1
67,400円 （税込74,140円）
詳細ページへ お問い合わせ
12852 / G25SHJF2 - - - 25 90 8 15.9 27.5 20 2
欠品時
30営業日
129,400円 （税込142,340円）
同軸 SHV-JJ-F 2個付き VG25 フランジ 寸法画像
NW ICF VF VG A B C D P.C.D 電極数
- - - 25 90 8 15.9 27.5 20 2
同軸 SHV-JJ-F 2個付き VG25 フランジ
製品コード ：12852    型式 ：G25SHJF2
129,400円 （税込142,340円）
詳細ページへ お問い合わせ
11672 / G40SHJF1 - - - 40 105 10 15.9 27.5 - 1
欠品時
30営業日
68,700円 （税込75,570円）
同軸 SHV-JJ-F 1個付き VG40 フランジ 寸法画像
NW ICF VF VG A B C D P.C.D 電極数
- - - 40 105 10 15.9 27.5 - 1
同軸 SHV-JJ-F 1個付き VG40 フランジ
製品コード ：11672    型式 ：G40SHJF1
68,700円 （税込75,570円）
詳細ページへ お問い合わせ
11673 / G40SHJF2 - - - 40 105 10 15.9 27.5 20 2
欠品時
30営業日
130,700円 （税込143,770円）
同軸 SHV-JJ-F 2個付き VG40 フランジ 寸法画像
NW ICF VF VG A B C D P.C.D 電極数
- - - 40 105 10 15.9 27.5 20 2
同軸 SHV-JJ-F 2個付き VG40 フランジ
製品コード ：11673    型式 ：G40SHJF2
130,700円 （税込143,770円）
詳細ページへ お問い合わせ
12853 / G40SHJF3 - - - 40 105 10 15.9 27.5 25 3
欠品時
30営業日
187,100円 （税込205,810円）
同軸 SHV-JJ-F 3個付き VG40 フランジ 寸法画像
NW ICF VF VG A B C D P.C.D 電極数
- - - 40 105 10 15.9 27.5 25 3
同軸 SHV-JJ-F 3個付き VG40 フランジ
製品コード ：12853    型式 ：G40SHJF3
187,100円 （税込205,810円）
詳細ページへ お問い合わせ
12854 / G40SHJF4 - - - 40 105 10 15.9 27.5 30 4
欠品時
30営業日
241,200円 （税込265,320円）
同軸 SHV-JJ-F 4個付き VG40 フランジ 寸法画像
NW ICF VF VG A B C D P.C.D 電極数
- - - 40 105 10 15.9 27.5 30 4
同軸 SHV-JJ-F 4個付き VG40 フランジ
製品コード ：12854    型式 ：G40SHJF4
241,200円 （税込265,320円）
詳細ページへ お問い合わせ

型式を絞り込む

在庫状況

フランジ

電極数

フィードスルー 同軸 SHV-JJ-F フローティングシールド 両側プラグ嵌合 カタログ画像
グランド及びフローティングタイプの違いについては以下を参照ください。
https://www.cosmotec-co.jp/info/case/1483/
接続部品
接続部品 大気側プラグ SHV 用
接続部品 大気側プラグ SHV 用
製品コード ：10002
型式 ：ASP-SHV
3,900円 （税込4,290円）
接続部品 真空側 カプトン被覆ケーブル AWG#26 同軸用 L=1000
接続部品 真空側 カプトン被覆ケーブル AWG#26 同軸用 L=1000
製品コード ：14428
型式 ：VCK1000/XX
12,100円 （税込13,310円）
接続部品 真空側 PEEK®被覆ケーブル AWG#28 同軸用 L=1000
接続部品 真空側 PEEK®被覆ケーブル AWG#28 同軸用 L=1000
製品コード ：14429
型式 ：VCP1000/XX
3,900円 （税込4,290円）
接続部品 大気側ケーブル SHV 用 RG-59/U L=1000
接続部品 大気側ケーブル SHV 用 RG-59/U L=1000
製品コード ：14449
型式 ：ACV1000SH/XX
500円 （税込550円）
