フィードスルー 同軸 SHV-JJ グランドシールド 両側プラグ嵌合

フィードスルー 同軸 SHV-JJ グランドシールド 両側プラグ嵌合

Safe High Voltage
▼フィードスルー 同軸 SHVグランドシールド 両側プラグ嵌合
・5kV 3A対応
・50Ω伝送用
・グランドと導通
・真空側、大気側ともにSHVコネクタ接続
・接続フランジは、NW/KF、ICF、JIS-VF、JIS-VGを標準規格化

▼この他に以下のタイプが規格化されています
・グランドシールド片側プラグ嵌合(5kV，10kV，20kV)
・フローティングシールド片側プラグ嵌合(5kV)
・フローティングシールド両側プラグ嵌合(5kV)

▼特注品も対応いたします
極数の変更・多品種端子の組み合わせ・特殊フランジへの取り付けも承ります
ページ右側の「お問い合わせ」ボタンよりご連絡ください

※他社製のプラグは、嵌合しない場合がございます。本製品は必ず弊社のプラグをご使用ください。

精密洗浄のご依頼はこちらから

続きを見る
基本情報
タイプ SHV
接続タイプ 真空側・大気側プラグ嵌合
電極 コバール®
フランジ材質 SUS 304
スリーブ コバール®
絶縁体 アルミナセラミック
最高温度 300℃
最低温度 -196℃
リークレート <1.3x10-10Pa･㎥/sec
分類 フランジ付き端子
種類 グランドシールド
インピーダンス 50 Ω
周波数 100 MHz
絶縁抵抗値 10⁹ ohm
耐電圧: DC 5 kV
電流値: 1 本あたり 3 A
RoHS2対応 ○
このサブカテゴリのお問い合わせ

25 件の型式候補があります

※製品コード・型式をクリックいただくと、ご覧いただけます。

製品コード / 型式 NW ICF VF VG A B C D P.C.D 電極数 在庫・納期 単価(税込)
11660 / N16SHJ1 16 - - - 30 6 5.5 37.9 - 1
現在庫数
4個 当日出荷可能
欠品時
別途回答
51,500円 （税込56,650円）
同軸 SHV-JJ 1個付き NW/KF16 フランジ 寸法画像
NW ICF VF VG A B C D P.C.D 電極数
16 - - - 30 6 5.5 37.9 - 1
同軸 SHV-JJ 1個付き NW/KF16 フランジ
製品コード ：11660    型式 ：N16SHJ1
51,500円 （税込56,650円）
詳細ページへ お問い合わせ
11091 / N25SHJ1 25 - - - 40 6 13 30.4 - 1
現在庫数
1個 当日出荷可能
欠品時
30営業日
51,700円 （税込56,870円）
同軸 SHV-JJ 1個付き NW/KF25 フランジ 寸法画像
NW ICF VF VG A B C D P.C.D 電極数
25 - - - 40 6 13 30.4 - 1
同軸 SHV-JJ 1個付き NW/KF25 フランジ
製品コード ：11091    型式 ：N25SHJ1
51,700円 （税込56,870円）
詳細ページへ お問い合わせ
11174 / N40SHJ1 40 - - - 55 6 13 30.4 - 1
現在庫数
2個 当日出荷可能
欠品時
別途回答
51,900円 （税込57,090円）
同軸 SHV-JJ 1個付き NW/KF40 フランジ 寸法画像
NW ICF VF VG A B C D P.C.D 電極数
40 - - - 55 6 13 30.4 - 1
同軸 SHV-JJ 1個付き NW/KF40 フランジ
製品コード ：11174    型式 ：N40SHJ1
51,900円 （税込57,090円）
詳細ページへ お問い合わせ
10242 / N40SHJ2 40 - - - 55 6 13 30.4 20 2
現在庫数
3個 当日出荷可能
欠品時
別途回答
100,200円 （税込110,220円）
同軸 SHV-JJ 2個付き NW/KF40 フランジ 寸法画像
NW ICF VF VG A B C D P.C.D 電極数
40 - - - 55 6 13 30.4 20 2
同軸 SHV-JJ 2個付き NW/KF40 フランジ
製品コード ：10242    型式 ：N40SHJ2
100,200円 （税込110,220円）
詳細ページへ お問い合わせ
18589 / N50SHJ3 50 - - - 75 6 13 30.4 - 3
欠品時
30営業日
134,600円 （税込148,060円）
同軸 SHV-JJ 3個付き NW/KF50 フランジ 寸法画像
NW ICF VF VG A B C D P.C.D 電極数
50 - - - 75 6 13 30.4 - 3
同軸 SHV-JJ 3個付き NW/KF50 フランジ
製品コード ：18589    型式 ：N50SHJ3
134,600円 （税込148,060円）
詳細ページへ お問い合わせ
18590 / N50SHJ4 50 - - - 75 6 13 30.4 28 4
欠品時
別途回答
174,900円 （税込192,390円）
同軸 SHV-JJ 4個付き NW/KF50 フランジ 寸法画像
NW ICF VF VG A B C D P.C.D 電極数
50 - - - 75 6 13 30.4 28 4
同軸 SHV-JJ 4個付き NW/KF50 フランジ
製品コード ：18590    型式 ：N50SHJ4
174,900円 （税込192,390円）
詳細ページへ お問い合わせ
10447 / C34SHJ1 - 34 - - 34 7.5 2.3 41.1 - 1
現在庫数
2個 当日出荷可能
欠品時
別途回答
52,600円 （税込57,860円）
同軸 SHV-JJ 1個付き ICF34 フランジ 寸法画像
NW ICF VF VG A B C D P.C.D 電極数
- 34 - - 34 7.5 2.3 41.1 - 1
同軸 SHV-JJ 1個付き ICF34 フランジ
製品コード ：10447    型式 ：C34SHJ1
52,600円 （税込57,860円）
詳細ページへ お問い合わせ
10720 / C70SHJ1 - 70 - - 70 12.7 13.5 29.9 - 1
現在庫数
4個 当日出荷可能
欠品時
別途回答
52,900円 （税込58,190円）
同軸 SHV-JJ 1個付き ICF70 フランジ 寸法画像
NW ICF VF VG A B C D P.C.D 電極数
- 70 - - 70 12.7 13.5 29.9 - 1
同軸 SHV-JJ 1個付き ICF70 フランジ
製品コード ：10720    型式 ：C70SHJ1
52,900円 （税込58,190円）
詳細ページへ お問い合わせ
10325 / C70SHJ2 - 70 - - 70 12.7 13.5 29.9 20 2
現在庫数
4個 当日出荷可能
欠品時
30営業日
101,200円 （税込111,320円）
同軸 SHV-JJ 2個付き ICF70 フランジ 寸法画像
NW ICF VF VG A B C D P.C.D 電極数
- 70 - - 70 12.7 13.5 29.9 20 2
同軸 SHV-JJ 2個付き ICF70 フランジ
製品コード ：10325    型式 ：C70SHJ2
101,200円 （税込111,320円）
詳細ページへ お問い合わせ

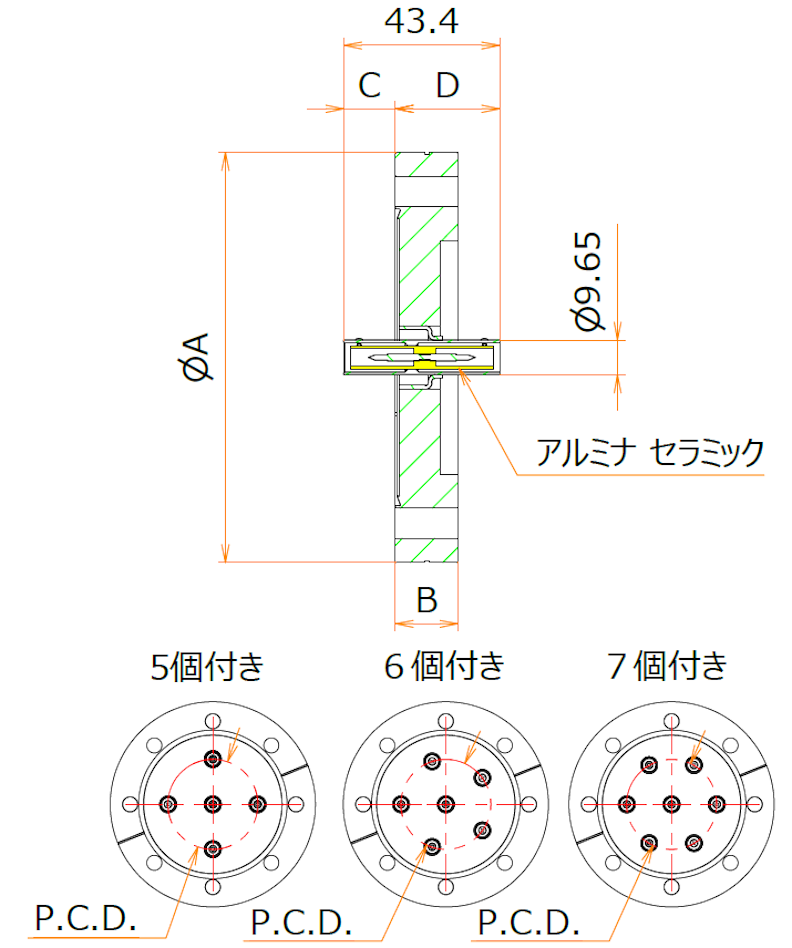

18591 / C114SHJ3 - 114 - - 114 12.7 13.5 29.9 - 3
欠品時
別途回答
139,600円 （税込153,560円）
NW ICF VF VG A B C D P.C.D 電極数
- 114 - - 114 12.7 13.5 29.9 - 3

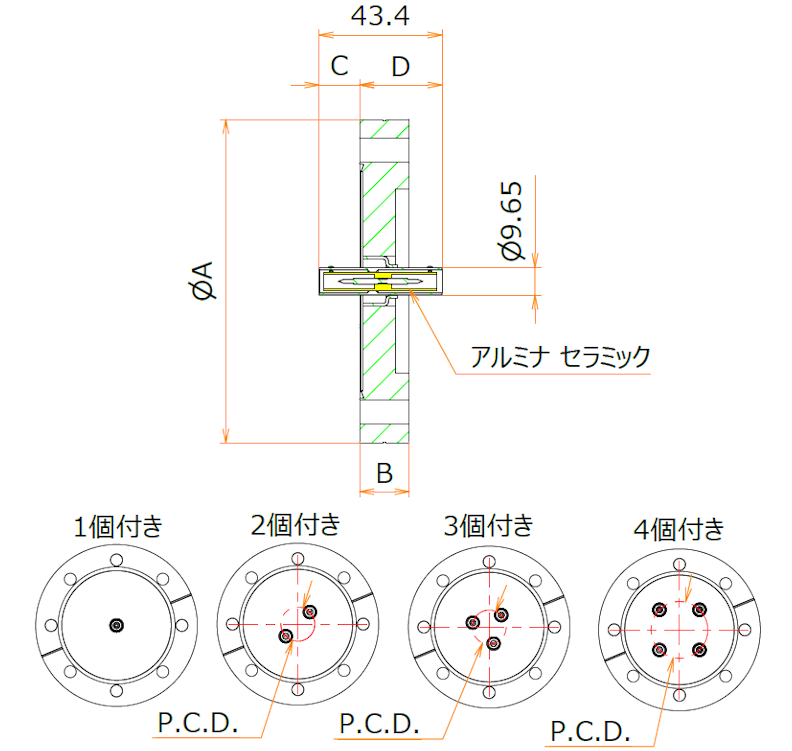

同軸 SHV-JJ 3個付き ICF114 フランジ
製品コード ：18591    型式 ：C114SHJ3
139,600円 （税込153,560円）
詳細ページへ お問い合わせ
18592 / C114SHJ4 - 114 - - 114 17.5 13.5 29.9 30 4
欠品時
別途回答
179,900円 （税込197,890円）
同軸 SHV-JJ 4個付き ICF114 フランジ 寸法画像
NW ICF VF VG A B C D P.C.D 電極数
- 114 - - 114 17.5 13.5 29.9 30 4
同軸 SHV-JJ 4個付き ICF114 フランジ
製品コード ：18592    型式 ：C114SHJ4
179,900円 （税込197,890円）
詳細ページへ お問い合わせ
10801 / F20SHJ1 - - 20 - 80 8 15.5 27.9 - 1
欠品時
30営業日
53,400円 （税込58,740円）
同軸 SHV-JJ 1個付き VF20 フランジ 寸法画像
NW ICF VF VG A B C D P.C.D 電極数
- - 20 - 80 8 15.5 27.9 - 1
同軸 SHV-JJ 1個付き VF20 フランジ
製品コード ：10801    型式 ：F20SHJ1
53,400円 （税込58,740円）
詳細ページへ お問い合わせ
11661 / F25SHJ1 - - 25 - 90 8 15.5 27.9 - 1
欠品時
30営業日
53,700円 （税込59,070円）
同軸 SHV-JJ 1個付き VF25 フランジ 寸法画像
NW ICF VF VG A B C D P.C.D 電極数
- - 25 - 90 8 15.5 27.9 - 1
同軸 SHV-JJ 1個付き VF25 フランジ
製品コード ：11661    型式 ：F25SHJ1
53,700円 （税込59,070円）
詳細ページへ お問い合わせ
12843 / F25SHJ2 - - 25 - 90 8 15.5 27.9 20 2
欠品時
30営業日
102,000円 （税込112,200円）
同軸 SHV-JJ 2個付き VF25 フランジ 寸法画像
NW ICF VF VG A B C D P.C.D 電極数
- - 25 - 90 8 15.5 27.9 20 2
同軸 SHV-JJ 2個付き VF25 フランジ
製品コード ：12843    型式 ：F25SHJ2
102,000円 （税込112,200円）
詳細ページへ お問い合わせ
11662 / F40SHJ1 - - 40 - 105 10 15.5 27.9 - 1
欠品時
30営業日
55,000円 （税込60,500円）
同軸 SHV-JJ 1個付き VF40 フランジ 寸法画像
NW ICF VF VG A B C D P.C.D 電極数
- - 40 - 105 10 15.5 27.9 - 1
同軸 SHV-JJ 1個付き VF40 フランジ
製品コード ：11662    型式 ：F40SHJ1
55,000円 （税込60,500円）
詳細ページへ お問い合わせ
11663 / F40SHJ2 - - 40 - 105 10 15.5 27.9 20 2
欠品時
30営業日
103,400円 （税込113,740円）
同軸 SHV-JJ 2個付き VF40 フランジ 寸法画像
NW ICF VF VG A B C D P.C.D 電極数
- - 40 - 105 10 15.5 27.9 20 2
同軸 SHV-JJ 2個付き VF40 フランジ
製品コード ：11663    型式 ：F40SHJ2
103,400円 （税込113,740円）
詳細ページへ お問い合わせ
12844 / F40SHJ3 - - 40 - 105 10 15.5 27.9 25 3
欠品時
30営業日
145,900円 （税込160,490円）
同軸 SHV-JJ 3個付き VF40 フランジ 寸法画像
NW ICF VF VG A B C D P.C.D 電極数
- - 40 - 105 10 15.5 27.9 25 3
同軸 SHV-JJ 3個付き VF40 フランジ
製品コード ：12844    型式 ：F40SHJ3
145,900円 （税込160,490円）
詳細ページへ お問い合わせ
12845 / F40SHJ4 - - 40 - 105 10 15.5 27.9 30 4
欠品時
別途回答
186,300円 （税込204,930円）
同軸 SHV-JJ 4個付き VF40 フランジ 寸法画像
NW ICF VF VG A B C D P.C.D 電極数
- - 40 - 105 10 15.5 27.9 30 4
同軸 SHV-JJ 4個付き VF40 フランジ
製品コード ：12845    型式 ：F40SHJ4
186,300円 （税込204,930円）
詳細ページへ お問い合わせ
11664 / G20SHJ1 - - - 20 80 8 15.5 27.9 - 1
欠品時
30営業日
53,400円 （税込58,740円）
同軸 SHV-JJ 1個付き VG20 フランジ 寸法画像
NW ICF VF VG A B C D P.C.D 電極数
- - - 20 80 8 15.5 27.9 - 1
同軸 SHV-JJ 1個付き VG20 フランジ
製品コード ：11664    型式 ：G20SHJ1
53,400円 （税込58,740円）
詳細ページへ お問い合わせ
11665 / G25SHJ1 - - - 25 90 8 15.5 27.9 - 1
欠品時
30営業日
53,300円 （税込58,630円）
同軸 SHV-JJ 1個付き VG25 フランジ 寸法画像
NW ICF VF VG A B C D P.C.D 電極数
- - - 25 90 8 15.5 27.9 - 1
同軸 SHV-JJ 1個付き VG25 フランジ
製品コード ：11665    型式 ：G25SHJ1
53,300円 （税込58,630円）
詳細ページへ お問い合わせ
12846 / G25SHJ2 - - - 25 90 8 15.5 27.9 20 2
欠品時
30営業日
101,600円 （税込111,760円）
同軸 SHV-JJ 2個付き VG25 フランジ 寸法画像
NW ICF VF VG A B C D P.C.D 電極数
- - - 25 90 8 15.5 27.9 20 2
同軸 SHV-JJ 2個付き VG25 フランジ
製品コード ：12846    型式 ：G25SHJ2
101,600円 （税込111,760円）
詳細ページへ お問い合わせ
11009 / G40SHJ1 - - - 40 105 10 15.5 27.9 - 1
欠品時
別途回答
55,000円 （税込60,500円）
同軸 SHV-JJ 1個付き VG40 フランジ 寸法画像
NW ICF VF VG A B C D P.C.D 電極数
- - - 40 105 10 15.5 27.9 - 1
同軸 SHV-JJ 1個付き VG40 フランジ
製品コード ：11009    型式 ：G40SHJ1
55,000円 （税込60,500円）
詳細ページへ お問い合わせ
11010 / G40SHJ2 - - - 40 105 10 15.5 27.9 20 2
欠品時
30営業日
103,400円 （税込113,740円）
同軸 SHV-JJ 2個付き VG40 フランジ 寸法画像
NW ICF VF VG A B C D P.C.D 電極数
- - - 40 105 10 15.5 27.9 20 2
同軸 SHV-JJ 2個付き VG40 フランジ
製品コード ：11010    型式 ：G40SHJ2
103,400円 （税込113,740円）
詳細ページへ お問い合わせ
12847 / G40SHJ3 - - - 40 105 10 15.5 27.9 25 3
欠品時
30営業日
145,900円 （税込160,490円）
同軸 SHV-JJ 3個付き VG40 フランジ 寸法画像
NW ICF VF VG A B C D P.C.D 電極数
- - - 40 105 10 15.5 27.9 25 3
同軸 SHV-JJ 3個付き VG40 フランジ
製品コード ：12847    型式 ：G40SHJ3
145,900円 （税込160,490円）
詳細ページへ お問い合わせ
12848 / G40SHJ4 - - - 40 105 10 15.5 27.9 30 4
欠品時
別途回答
186,300円 （税込204,930円）
同軸 SHV-JJ 4個付き VG40 フランジ 寸法画像
NW ICF VF VG A B C D P.C.D 電極数
- - - 40 105 10 15.5 27.9 30 4
同軸 SHV-JJ 4個付き VG40 フランジ
製品コード ：12848    型式 ：G40SHJ4
186,300円 （税込204,930円）
詳細ページへ お問い合わせ

型式を絞り込む

在庫状況

フランジ

電極数

フィードスルー 同軸 SHV-JJ グランドシールド 両側プラグ嵌合 カタログ画像
グランド及びフローティングタイプの違いについては以下を参照ください。
https://www.cosmotec-co.jp/info/case/1483/
