  1. 真空部品通販ならコスモ・テック
  2. フィードスルー（電流導入端子、気密端子）
  3. 同軸
  4. SHVタイプ
  5. フィードスルー 同軸 SHV-R-F フローティングシールド 片側プラグ嵌合

フィードスルー 同軸 SHV-R-F フローティングシールド 片側プラグ嵌合

フィードスルー 同軸 SHV-R-F フローティングシールド 片側プラグ嵌合

Safe High Voltage
▼フィードスルー 同軸 SHVフローティングシールド 片側プラグ嵌合
・5kV 3A対応
・50Ω伝送用
・グランドと絶縁されたフローティングシールド
・真空側は電極、大気側のみSHVコネクタ接続
・接続フランジは、NW/KF、ICF、JIS-VF、JIS-VGを標準規格化

▼この他に以下のタイプが規格化されています
・グランドシールド片側プラグ嵌合(5kV，10kV，20kV)
・グランドシールド両側プラグ嵌合(5kV)
・フローティングシールド両側プラグ嵌合(5kV)

▼特注品も対応いたします
極数の変更・多品種端子の組み合わせ・特殊フランジへの取り付けも承ります
ページ右側の「お問い合わせ」ボタンよりご連絡ください

※他社製のプラグは、嵌合しない場合がございます。本製品は必ず弊社のプラグをご使用ください。

精密洗浄のご依頼はこちらから

続きを見る
基本情報
タイプ SHV
接続タイプ 大気側プラグ嵌合
電極 コバール®
フランジ材質 SUS 304
スリーブ コバール®
絶縁体 アルミナセラミック
最高温度 300℃
最低温度 -196℃
リークレート <1.3x10-10Pa･㎥/sec
分類 フランジ付き端子
種類 フローティングシールド
インピーダンス 50 Ω
周波数 100 MHz
絶縁抵抗値 10⁹ ohm
耐電圧: DC 5 kV
電流値: 1 本あたり 3 A
RoHS2対応 ○
このサブカテゴリのお問い合わせ

25 件の型式候補があります

※製品コード・型式をクリックいただくと、ご覧いただけます。

製品コード / 型式 NW ICF VF VG A B C D P.C.D 電極数 在庫・納期 単価(税込)
11652 / N16SHRF1 16 - - - 30 6 12.5 33 - 1
現在庫数
1個 当日出荷可能
欠品時
別途回答
49,100円 （税込54,010円）
同軸 SHV-R-F 1個付き NW/KF16 フランジ 寸法画像
NW ICF VF VG A B C D P.C.D 電極数
16 - - - 30 6 12.5 33 - 1
同軸 SHV-R-F 1個付き NW/KF16 フランジ
製品コード ：11652    型式 ：N16SHRF1
49,100円 （税込54,010円）
詳細ページへ お問い合わせ
11093 / N25SHRF1 25 - - - 40 6 20 25.5 - 1
現在庫数
4個 当日出荷可能
欠品時
30営業日
49,300円 （税込54,230円）
同軸 SHV-R-F 1個付き NW/KF25 フランジ 寸法画像
NW ICF VF VG A B C D P.C.D 電極数
25 - - - 40 6 20 25.5 - 1
同軸 SHV-R-F 1個付き NW/KF25 フランジ
製品コード ：11093    型式 ：N25SHRF1
49,300円 （税込54,230円）
詳細ページへ お問い合わせ
11180 / N40SHRF1 40 - - - 55 6 20 25.5 - 1
欠品時
別途回答
49,500円 （税込54,450円）
同軸 SHV-R-F 1個付き NW/KF40 フランジ 寸法画像
NW ICF VF VG A B C D P.C.D 電極数
40 - - - 55 6 20 25.5 - 1
同軸 SHV-R-F 1個付き NW/KF40 フランジ
製品コード ：11180    型式 ：N40SHRF1
49,500円 （税込54,450円）
詳細ページへ お問い合わせ
11181 / N40SHRF2 40 - - - 55 6 20 25.5 20 2
現在庫数
3個 当日出荷可能
欠品時
別途回答
95,500円 （税込105,050円）
同軸 SHV-R-F 2個付き NW/KF40 フランジ 寸法画像
NW ICF VF VG A B C D P.C.D 電極数
40 - - - 55 6 20 25.5 20 2
同軸 SHV-R-F 2個付き NW/KF40 フランジ
製品コード ：11181    型式 ：N40SHRF2
95,500円 （税込105,050円）
詳細ページへ お問い合わせ
18585 / N50SHRF3 50 - - - 75 6 20 25.5 - 3
欠品時
別途回答
127,300円 （税込140,030円）
同軸 SHV-R-F 3個付き NW/KF50 フランジ 寸法画像
NW ICF VF VG A B C D P.C.D 電極数
50 - - - 75 6 20 25.5 - 3
同軸 SHV-R-F 3個付き NW/KF50 フランジ
製品コード ：18585    型式 ：N50SHRF3
127,300円 （税込140,030円）
詳細ページへ お問い合わせ
18586 / N50SHRF4 50 - - - 75 6 20 25.5 28 4
欠品時
30営業日
165,100円 （税込181,610円）
同軸 SHV-R-F 4個付き NW/KF50 フランジ 寸法画像
NW ICF VF VG A B C D P.C.D 電極数
50 - - - 75 6 20 25.5 28 4
同軸 SHV-R-F 4個付き NW/KF50 フランジ
製品コード ：18586    型式 ：N50SHRF4
165,100円 （税込181,610円）
詳細ページへ お問い合わせ

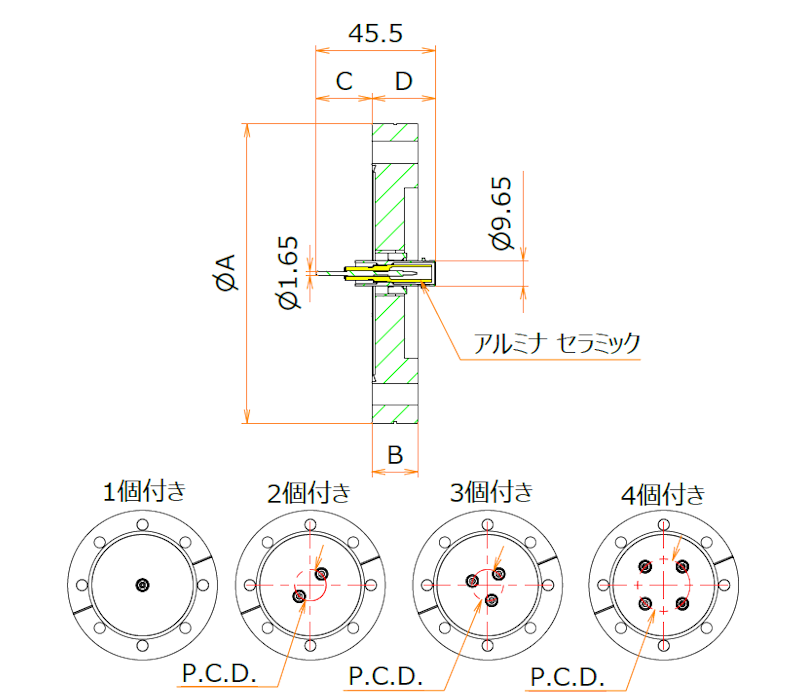

10633 / C34SHRF1 - 34 - - 34 7.5 8.9 36.6 - 1
現在庫数
5個 当日出荷可能
完成待ち
5個 2023/02/08入荷予定
欠品時
30営業日
50,200円 （税込55,220円）
同軸 SHV-R-F 1個付き ICF34 フランジ 寸法画像
NW ICF VF VG A B C D P.C.D 電極数
- 34 - - 34 7.5 8.9 36.6 - 1
同軸 SHV-R-F 1個付き ICF34 フランジ
製品コード ：10633    型式 ：C34SHRF1
50,200円 （税込55,220円）
詳細ページへ お問い合わせ
10729 / C70SHRF1 - 70 - - 70 12.7 20.5 25 - 1
現在庫数
1個 当日出荷可能
欠品時
30営業日
50,500円 （税込55,550円）
同軸 SHV-R-F 1個付き ICF70 フランジ 寸法画像
NW ICF VF VG A B C D P.C.D 電極数
- 70 - - 70 12.7 20.5 25 - 1
同軸 SHV-R-F 1個付き ICF70 フランジ
製品コード ：10729    型式 ：C70SHRF1
50,500円 （税込55,550円）
詳細ページへ お問い合わせ
10730 / C70SHRF2 - 70 - - 70 12.7 20.5 25 20 2
完成待ち
1個 2023/05/09入荷予定
欠品時
30営業日
96,500円 （税込106,150円）
同軸 SHV-R-F 2個付き ICF70 フランジ 寸法画像
NW ICF VF VG A B C D P.C.D 電極数
- 70 - - 70 12.7 20.5 25 20 2
同軸 SHV-R-F 2個付き ICF70 フランジ
製品コード ：10730    型式 ：C70SHRF2
96,500円 （税込106,150円）
詳細ページへ お問い合わせ

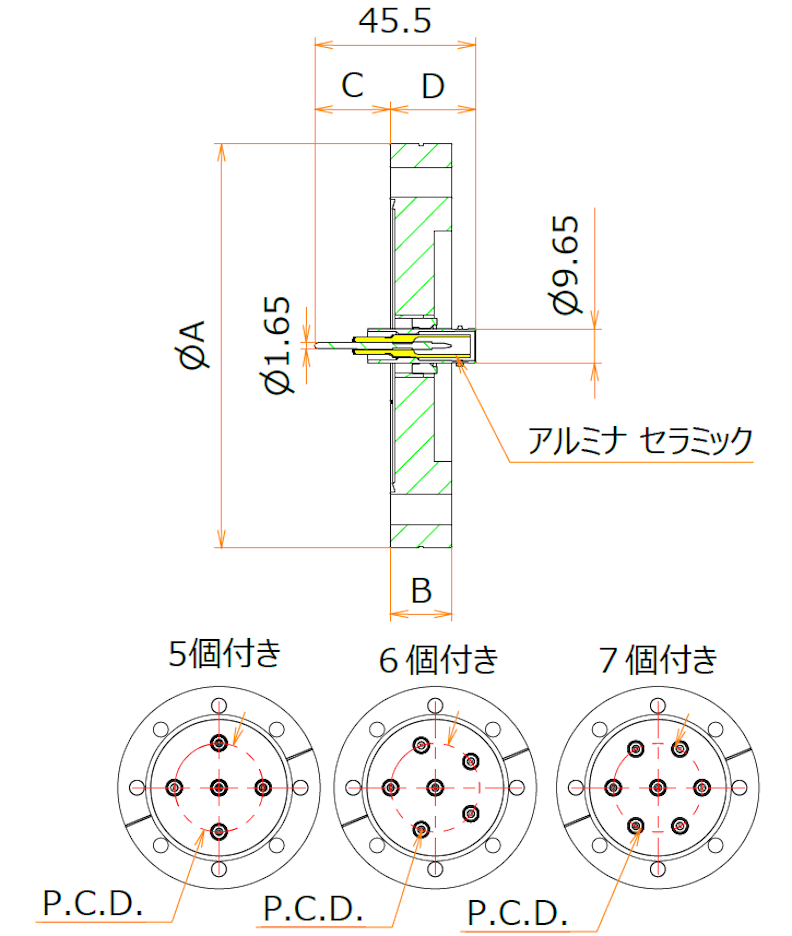

18587 / C114SHRF3 - 114 - - 114 17.5 20.5 25 - 3
欠品時
別途回答
132,300円 （税込145,530円）
同軸 SHV-R-F 3個付き ICF114 フランジ 寸法画像
NW ICF VF VG A B C D P.C.D 電極数
- 114 - - 114 17.5 20.5 25 - 3
同軸 SHV-R-F 3個付き ICF114 フランジ
製品コード ：18587    型式 ：C114SHRF3
132,300円 （税込145,530円）
詳細ページへ お問い合わせ
18588 / C114SHRF4 - 114 - - 114 17.5 20.5 25 30 4
欠品時
30営業日
170,100円 （税込187,110円）
同軸 SHV-R-F 4個付き ICF114 フランジ 寸法画像
NW ICF VF VG A B C D P.C.D 電極数
- 114 - - 114 17.5 20.5 25 30 4
同軸 SHV-R-F 4個付き ICF114 フランジ
製品コード ：18588    型式 ：C114SHRF4
170,100円 （税込187,110円）
詳細ページへ お問い合わせ
11653 / F20SHRF1 - - 20 - 80 8 22.5 23 - 1
欠品時
30営業日
51,000円 （税込56,100円）
同軸 SHV-R-F 1個付き VF20フランジ 寸法画像
NW ICF VF VG A B C D P.C.D 電極数
- - 20 - 80 8 22.5 23 - 1
同軸 SHV-R-F 1個付き VF20フランジ
製品コード ：11653    型式 ：F20SHRF1
51,000円 （税込56,100円）
詳細ページへ お問い合わせ
11654 / F25SHRF1 - - 25 - 90 8 22.5 23 - 1
欠品時
30営業日
51,400円 （税込56,540円）
同軸 SHV-R-F 1個付き VF25フランジ 寸法画像
NW ICF VF VG A B C D P.C.D 電極数
- - 25 - 90 8 22.5 23 - 1
同軸 SHV-R-F 1個付き VF25フランジ
製品コード ：11654    型式 ：F25SHRF1
51,400円 （税込56,540円）
詳細ページへ お問い合わせ
12837 / F25SHRF2 - - 25 - 90 8 22.5 23 20 2
欠品時
別途回答
97,400円 （税込107,140円）
同軸 SHV-R-F 2個付き VF25フランジ 寸法画像
NW ICF VF VG A B C D P.C.D 電極数
- - 25 - 90 8 22.5 23 20 2
同軸 SHV-R-F 2個付き VF25フランジ
製品コード ：12837    型式 ：F25SHRF2
97,400円 （税込107,140円）
詳細ページへ お問い合わせ
11655 / F40SHRF1 - - 40 - 105 10 22.5 23 - 1
欠品時
30営業日
52,700円 （税込57,970円）
同軸 SHV-R-F 1個付き VF40フランジ 寸法画像
NW ICF VF VG A B C D P.C.D 電極数
- - 40 - 105 10 22.5 23 - 1
同軸 SHV-R-F 1個付き VF40フランジ
製品コード ：11655    型式 ：F40SHRF1
52,700円 （税込57,970円）
詳細ページへ お問い合わせ
10859 / F40SHRF2 - - 40 - 105 10 22.5 23 20 2
欠品時
30営業日
98,700円 （税込108,570円）
同軸 SHV-R-F 2個付き VF40フランジ 寸法画像
NW ICF VF VG A B C D P.C.D 電極数
- - 40 - 105 10 22.5 23 20 2
同軸 SHV-R-F 2個付き VF40フランジ
製品コード ：10859    型式 ：F40SHRF2
98,700円 （税込108,570円）
詳細ページへ お問い合わせ
12838 / F40SHRF3 - - 40 - 105 10 22.5 23 25 3
欠品時
30営業日
138,700円 （税込152,570円）
同軸 SHV-R-F 3個付き VF40フランジ 寸法画像
NW ICF VF VG A B C D P.C.D 電極数
- - 40 - 105 10 22.5 23 25 3
同軸 SHV-R-F 3個付き VF40フランジ
製品コード ：12838    型式 ：F40SHRF3
138,700円 （税込152,570円）
詳細ページへ お問い合わせ
12839 / F40SHRF4 - - 40 - 105 10 22.5 23 30 4
欠品時
別途回答
176,700円 （税込194,370円）
同軸 SHV-R-F 4個付き VF40フランジ 寸法画像
NW ICF VF VG A B C D P.C.D 電極数
- - 40 - 105 10 22.5 23 30 4
同軸 SHV-R-F 4個付き VF40フランジ
製品コード ：12839    型式 ：F40SHRF4
176,700円 （税込194,370円）
詳細ページへ お問い合わせ
11656 / G20SHRF1 - - - 20 80 8 22.5 23 - 1
欠品時
別途回答
51,000円 （税込56,100円）
同軸 SHV-R-F 1個付き VG20フランジ 寸法画像
NW ICF VF VG A B C D P.C.D 電極数
- - - 20 80 8 22.5 23 - 1
同軸 SHV-R-F 1個付き VG20フランジ
製品コード ：11656    型式 ：G20SHRF1
51,000円 （税込56,100円）
詳細ページへ お問い合わせ
11657 / G25SHRF1 - - - 25 90 8 22.5 23 - 1
欠品時
別途回答
50,900円 （税込55,990円）
同軸 SHV-R-F 1個付き VG25フランジ 寸法画像
NW ICF VF VG A B C D P.C.D 電極数
- - - 25 90 8 22.5 23 - 1
同軸 SHV-R-F 1個付き VG25フランジ
製品コード ：11657    型式 ：G25SHRF1
50,900円 （税込55,990円）
詳細ページへ お問い合わせ
12840 / G25SHRF2 - - - 25 90 8 22.5 23 20 2
欠品時
30営業日
96,900円 （税込106,590円）
同軸 SHV-R-F 2個付き VG25フランジ 寸法画像
NW ICF VF VG A B C D P.C.D 電極数
- - - 25 90 8 22.5 23 20 2
同軸 SHV-R-F 2個付き VG25フランジ
製品コード ：12840    型式 ：G25SHRF2
96,900円 （税込106,590円）
詳細ページへ お問い合わせ
11658 / G40SHRF1 - - - 40 105 10 22.5 23 - 1
欠品時
別途回答
52,700円 （税込57,970円）
同軸 SHV-R-F 1個付き VG40フランジ 寸法画像
NW ICF VF VG A B C D P.C.D 電極数
- - - 40 105 10 22.5 23 - 1
同軸 SHV-R-F 1個付き VG40フランジ
製品コード ：11658    型式 ：G40SHRF1
52,700円 （税込57,970円）
詳細ページへ お問い合わせ
11659 / G40SHRF2 - - - 40 105 10 22.5 23 20 2
欠品時
30営業日
98,700円 （税込108,570円）
同軸 SHV-R-F 2個付き VG40フランジ 寸法画像
NW ICF VF VG A B C D P.C.D 電極数
- - - 40 105 10 22.5 23 20 2
同軸 SHV-R-F 2個付き VG40フランジ
製品コード ：11659    型式 ：G40SHRF2
98,700円 （税込108,570円）
詳細ページへ お問い合わせ
12841 / G40SHRF3 - - - 40 105 10 22.5 23 25 3
欠品時
別途回答
138,700円 （税込152,570円）
同軸 SHV-R-F 3個付き VG40フランジ 寸法画像
NW ICF VF VG A B C D P.C.D 電極数
- - - 40 105 10 22.5 23 25 3
同軸 SHV-R-F 3個付き VG40フランジ
製品コード ：12841    型式 ：G40SHRF3
138,700円 （税込152,570円）
詳細ページへ お問い合わせ
12842 / G40SHRF4 - - - 40 105 10 22.5 23 30 4
欠品時
30営業日
176,700円 （税込194,370円）
同軸 SHV-R-F 4個付き VG40フランジ 寸法画像
NW ICF VF VG A B C D P.C.D 電極数
- - - 40 105 10 22.5 23 30 4
同軸 SHV-R-F 4個付き VG40フランジ
製品コード ：12842    型式 ：G40SHRF4
176,700円 （税込194,370円）
詳細ページへ お問い合わせ

型式を絞り込む

在庫状況

フランジ

電極数

フィードスルー 同軸 SHV-R-F フローティングシールド 片側プラグ嵌合 カタログ画像
グランド及びフローティングタイプの違いについては以下を参照ください。
https://www.cosmotec-co.jp/info/case/1483/
接続部品
接続部品 ソケットコンタクト φ1.6 同軸/高電圧用 圧着タイプ 10本入
接続部品 ソケットコンタクト φ1.6 同軸/高電圧用 圧着タイプ 10本入
製品コード ：15776
型式 ：SVC16-L18
7,300円 （税込8,030円）
接続部品 真空側 両側コネクタ付きケーブル SHV-R/SHV-R-F 用 L=1000
接続部品 真空側 両側コネクタ付きケーブル SHV-R/SHV-R-F 用 L=1000
製品コード ：14434
型式 ：VCK1000SHJ/SHJ
35,300円 （税込38,830円）
接続部品 真空側 片側コネクタ付きケーブル SHV-R/SHV-R-F 用 L=1000
接続部品 真空側 片側コネクタ付きケーブル SHV-R/SHV-R-F 用 L=1000
製品コード ：14435
型式 ：VCK1000X/SHJ
25,200円 （税込27,720円）
接続部品 大気側プラグ SHV 用
接続部品 大気側プラグ SHV 用
製品コード ：10002
型式 ：ASP-SHV
3,900円 （税込4,290円）
接続部品 真空側 カプトン被覆ケーブル AWG#26 同軸用 L=1000
接続部品 真空側 カプトン被覆ケーブル AWG#26 同軸用 L=1000
製品コード ：14428
型式 ：VCK1000/XX
12,100円 （税込13,310円）
接続部品 真空側 PEEK®被覆ケーブル AWG#28 同軸用 L=1000
接続部品 真空側 PEEK®被覆ケーブル AWG#28 同軸用 L=1000
製品コード ：14429
型式 ：VCP1000/XX
3,900円 （税込4,290円）
接続部品 大気側ケーブル SHV 用 RG-59/U L=1000
接続部品 大気側ケーブル SHV 用 RG-59/U L=1000
製品コード ：14449
型式 ：ACV1000SH/XX
500円 （税込550円）
