- フィードスルー（電流導入端子、気密端子）
- 熱電対
- T熱電対
- T熱電対 BURNDYタイプ

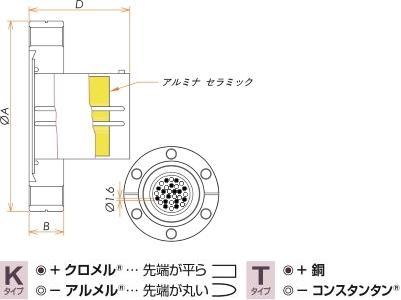

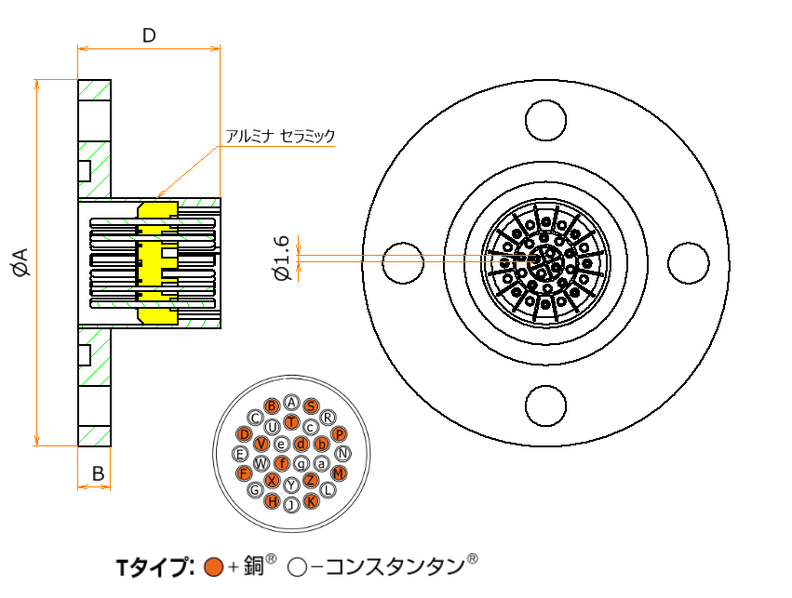

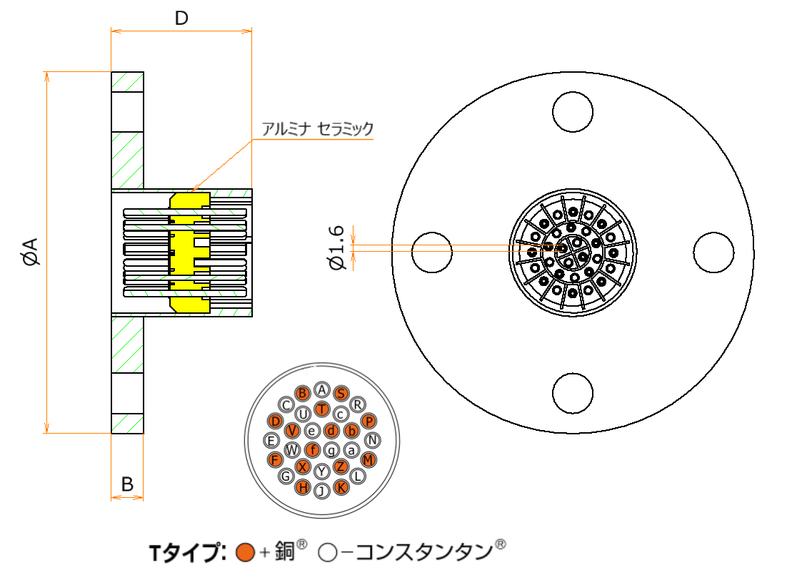

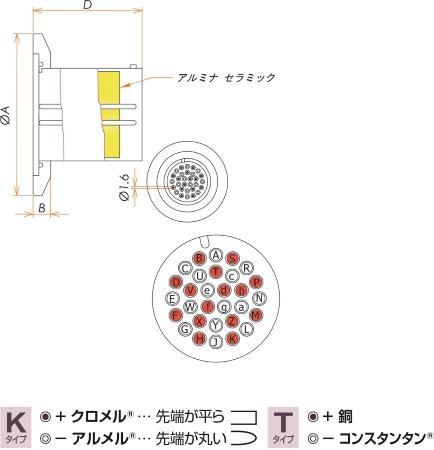

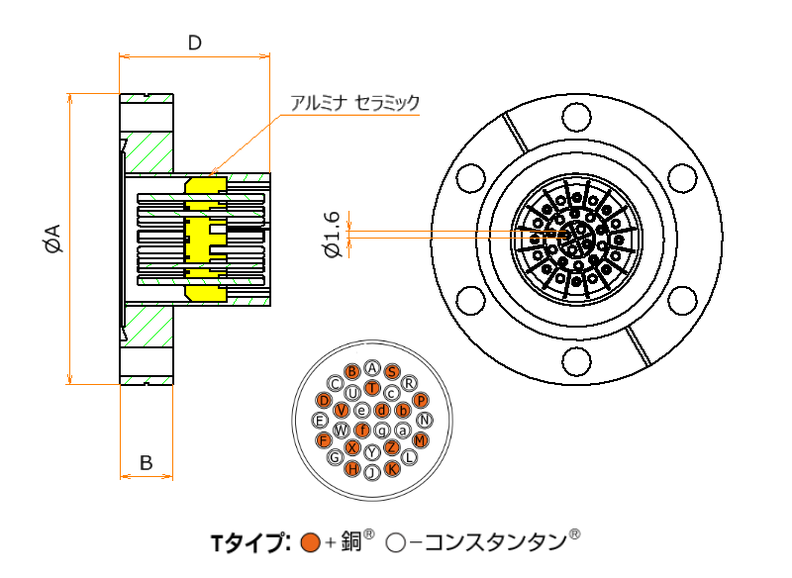

- フィードスルー 熱電対 Tタイプ BURNDY® ガイド付き 15対
フィードスルー 熱電対 Tタイプ BURNDY® ガイド付き 15対
熱電対 BURNDY K / T タイプ
バイヨネットロック式プラグと勘合可能な、温度計測用K タイプ(クロメル®・アルメル®)、T タイプ(銅・コンスタンタン®)しております。ねじ込み式MS タイプと比較してコンパクトなため、NW / KF40 、ICF 70 、VF / VG 25 フランジに最大24 対をマウントするNW / KF、ICF、JIS - VF、JIS - VG の規格から最適な接続フランジをお選びください。
真空・大気側接続部品、工具類に加え、アセンブリ済製品・アセンブリサービスも提供しております。
端子の配置変更、数量変更、フランジ規格・サイズ変更、多品種の溶接、各部寸法の変更等、特注品も迅速に対応いたします。
※コンスタンタン電極の参考の許容電流値は5Aです。保証値ではありません。
| 基本情報 | |
|---|---|
| 端子数 | 1 |
| 対数（熱電対） | 15 |
| タイプ | 熱電対 Tタイプ |
| 耐電圧: DC | Milli V |
| 絶縁抵抗値 | 10⁹ ohm |
| 周波数 | 10 MHz |
| 接続タイプ | BURNDY |
| 電極 | 銅 / コンスタンタン® |
| フランジ材質 | SUS 304 |
| スリーブ | コバール® |
| 絶縁体 | アルミナセラミック |
| 最高温度 | 300℃ |
| 最低温度 | -196℃ |
| リークレート | <1.3x10-10Pa･㎥/sec |
10 件の型式候補があります
※製品コード・型式をクリックいただくと、ご覧いただけます。
| 製品コード / 型式 | NW | ICF | VF | VG | A | B | D | 商品内容 | 在庫・納期 | 単価(税込) | |||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 14677 / N40TCT15MBG | 40 | - | - | - | 55 | 6 | 39 | フランジ付き端子のみ |
価格・在庫の表示は ログイン（会員登録）が必要です ログイン |
||||||||||||||||||||||||
製品コード ：14677
型式 ：N40TCT15MBG
|
|||||||||||||||||||||||||||||||||
| 14856 / N40TCT15MBGUT1 | 40 | - | - | - | 55 | 6 | 39 | セット品 |
価格・在庫の表示は ログイン（会員登録）が必要です ログイン |
||||||||||||||||||||||||
製品コード ：14856
型式 ：N40TCT15MBGUT1
|
|||||||||||||||||||||||||||||||||
| 14678 / C70TCT15MBG | - | 70 | - | - | 70 | 12 | 45 | フランジ付き端子のみ |
価格・在庫の表示は ログイン（会員登録）が必要です ログイン |
||||||||||||||||||||||||
製品コード ：14678
型式 ：C70TCT15MBG
|
|||||||||||||||||||||||||||||||||
| 14857 / C70TCT15MBGUT1 | - | 70 | - | - | 70 | 12 | 45 | セット品 |
価格・在庫の表示は ログイン（会員登録）が必要です ログイン |
||||||||||||||||||||||||
製品コード ：14857
型式 ：C70TCT15MBGUT1
|
|||||||||||||||||||||||||||||||||
| 16052 / F25TCT15MBG | - | - | 25 | - | 90 | 8 | 42 | フランジ付き端子のみ |
価格・在庫の表示は ログイン（会員登録）が必要です ログイン |
||||||||||||||||||||||||
製品コード ：16052
型式 ：F25TCT15MBG
|
|||||||||||||||||||||||||||||||||
| 16057 / F40TCT15MBG | - | - | 40 | - | 105 | 10 | 44 | フランジ付き端子のみ |
価格・在庫の表示は ログイン（会員登録）が必要です ログイン |
||||||||||||||||||||||||
製品コード ：16057
型式 ：F40TCT15MBG
|
|||||||||||||||||||||||||||||||||
| 16063 / F50TCT15MBG | - | - | 50 | - | 120 | 10 | 44 | フランジ付き端子のみ |
価格・在庫の表示は ログイン（会員登録）が必要です ログイン |
||||||||||||||||||||||||
製品コード ：16063
型式 ：F50TCT15MBG
|
|||||||||||||||||||||||||||||||||
| 16073 / G25TCT15MBG | - | - | - | 25 | 90 | 8 | 42 | フランジ付き端子のみ |
価格・在庫の表示は ログイン（会員登録）が必要です ログイン |
||||||||||||||||||||||||
製品コード ：16073
型式 ：G25TCT15MBG
|
|||||||||||||||||||||||||||||||||
| 16078 / G40TCT15MBG | - | - | - | 40 | 105 | 10 | 44 | フランジ付き端子のみ |
価格・在庫の表示は ログイン（会員登録）が必要です ログイン |
||||||||||||||||||||||||
製品コード ：16078
型式 ：G40TCT15MBG
|
|||||||||||||||||||||||||||||||||
| 16084 / G50TCT15MBG | - | - | - | 50 | 120 | 10 | 44 | フランジ付き端子のみ |
価格・在庫の表示は ログイン（会員登録）が必要です ログイン |
||||||||||||||||||||||||
製品コード ：16084
型式 ：G50TCT15MBG
|
|||||||||||||||||||||||||||||||||
| 製品 | 製品コード | 型式 | 数量 |
| フランジ付き端子 | ○○○○○ | ***TCT15MBG | 1個 |
| 真空側PEEKインサート | 16324 | VSPI30GA | 1個 |
| 大気側プラグ | 10011 | ASP30 | 1個 |
| 銅 ソケットコンタクト | 12328 | SVC16CU | 30本 |
| コンスタンタン ソケットコンタクト | 12329 | SVC16CT | 30本 |
フランジ付き端子の○○○○○は5桁コード、***はフランジ規格が入ります
| NW16 → N16 |
| NW25 → N25 |
| NW40 → N40 |
| ICF34 → C34 |
| ICF70 → C70 |
熱電対タイプのアセンブリ方法は以下の画像をクリックしてください。
圧着工具の取扱い方法は以下の画像をクリックしてください。
接続部品
