フィードスルー 熱電対 Tタイプ BURNDY® ガイド付き 11対

フィードスルー 熱電対 Tタイプ BURNDY® ガイド付き 11対

▼BURNDY 熱電対Tタイプ
・バイヨネットロック式プラグと嵌合可能
・温度計測用T タイプ(銅・コンスタンタン®)
・Tタイプは低温領域でよく使用されています
・目視の難しい場所でもガイド溝にそって挿入するだけで向きが合わせられる簡単接続
・真空/大気側接続部品、工具類に加え、アセンブリ済製品・アセンブリサービスも提供しております
※コンスタンタン電極の参考の許容電流値は5Aです(保証値ではありません)

▼以下のタイプが規格化されています(一覧)
・対数:2,4,6,11
・フランジ:NW/KF,ICF,JIS-VF,JIS-VG
・そのほかのタイプはこちらよりご覧ください

▼特注品も対応いたします
複数端子の組み合わせ・フランジサイズの変更・特殊フランジへの取り付けも承ります
ページ右側の「お問い合わせ」ボタンよりご連絡ください

精密洗浄のご依頼はこちらから

続きを見る
基本情報
対数(熱電対) 11
タイプ 熱電対 Tタイプ
耐電圧: DC Milli
絶縁抵抗値 10⁹ ohm
周波数 10 MHz
接続タイプ BURNDY
電極 銅 / コンスタンタン®
フランジ材質 SUS 304
スリーブ コバール®
絶縁体 アルミナセラミック
最高温度 450℃
最低温度 -196℃
リークレート <1.3x10-10Pa・㎥/sec
このサブカテゴリのお問い合わせ

19 件の型式候補があります

※製品コード・型式をクリックいただくと、ご覧いただけます。

製品コード / 型式 NW ICF VF VG A B D 商品内容 在庫・納期 単価(税込)
14675 / N40TCT11MBG 40 - - - 55 6 39 フランジ付き端子のみ
欠品時
別途回答
208,700円 (税込229,570円)

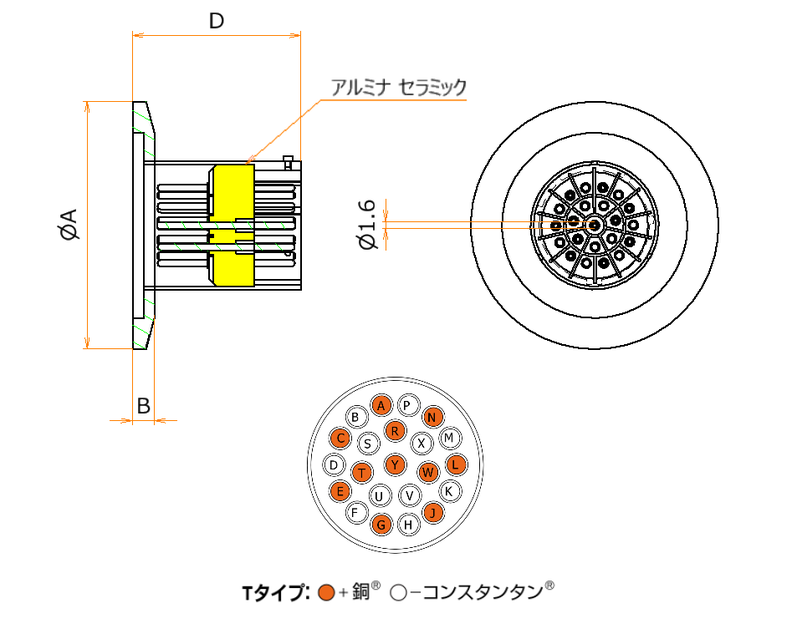

T熱電対 BURNDY 11対 NW/KF40 フランジ ガイド付き 寸法画像
NW ICF VF VG A B D 商品内容
40 - - - 55 6 39 フランジ付き端子のみ
製品コード :14675    型式 :N40TCT11MBG
208,700円 (税込229,570円)
16439 / N40TCT11MBGUT1A 40 - - - 55 6 39 セット品
欠品時
別途回答
425,500円 (税込468,050円)
T熱電対 BURNDY 11対 NW/KF40 フランジ ガイド付き セット(耐熱温度250℃) 寸法画像
NW ICF VF VG A B D 商品内容
40 - - - 55 6 39 セット品
425,500円 (税込468,050円)
40842 / C70TCT11MBGUT1B - 70 - - 70 12 49 セット品
欠品時
別途回答
426,600円 (税込469,260円)

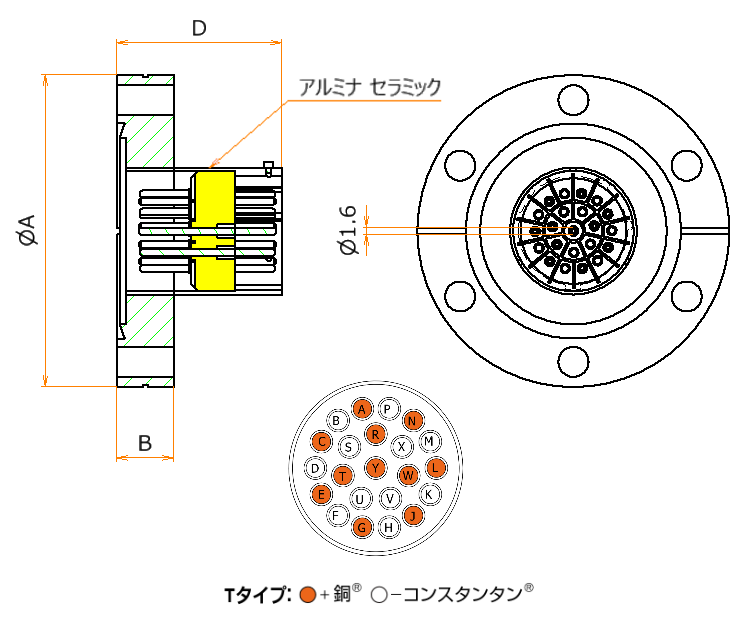

T熱電対 BURNDY 11対 ICF70 フランジ ガイド付き セット(耐熱温度250℃) 寸法画像
NW ICF VF VG A B D 商品内容
- 70 - - 70 12 49 セット品
426,600円 (税込469,260円)
40843 / F20TCT11MBGA - - 20 - 80 8 45 フランジ付き端子のみ
欠品時
別途回答
239,900円 (税込263,890円)
T熱電対 BURNDY 11対 VF20 フランジ ガイド付き 寸法画像
NW ICF VF VG A B D 商品内容
- - 20 - 80 8 45 フランジ付き端子のみ
製品コード :40843    型式 :F20TCT11MBGA
239,900円 (税込263,890円)
40844 / F20TCT11MBGUT1B - - 20 - 80 8 45 セット品
欠品時
別途回答
456,700円 (税込502,370円)
T熱電対 BURNDY 11対 VF20 フランジ ガイド付き セット(耐熱温度250℃) 寸法画像
NW ICF VF VG A B D 商品内容
- - 20 - 80 8 45 セット品
製品コード :40844    型式 :F20TCT11MBGUT1B
456,700円 (税込502,370円)
40845 / F25TCT11MBGA - - 25 - 90 8 45 フランジ付き端子のみ
欠品時
別途回答
240,200円 (税込264,220円)
T熱電対 BURNDY 11対 VF25 フランジ ガイド付き 寸法画像
NW ICF VF VG A B D 商品内容
- - 25 - 90 8 45 フランジ付き端子のみ
製品コード :40845    型式 :F25TCT11MBGA
240,200円 (税込264,220円)
40846 / F25TCT11MBGUT1B - - 25 - 90 8 45 セット品
欠品時
別途回答
457,000円 (税込502,700円)
T熱電対 BURNDY 11対 VF25 フランジ ガイド付き セット(耐熱温度250℃) 寸法画像
NW ICF VF VG A B D 商品内容
- - 25 - 90 8 45 セット品
製品コード :40846    型式 :F25TCT11MBGUT1B
457,000円 (税込502,700円)
40847 / F40TCT11MBGA - - 40 - 105 10 47 フランジ付き端子のみ
欠品時
別途回答
240,800円 (税込264,880円)
T熱電対 BURNDY 11対 VF40 フランジ ガイド付き 寸法画像
NW ICF VF VG A B D 商品内容
- - 40 - 105 10 47 フランジ付き端子のみ
製品コード :40847    型式 :F40TCT11MBGA
240,800円 (税込264,880円)
40848 / F40TCT11MBGUT1B - - 40 - 105 10 47 セット品
欠品時
別途回答
457,600円 (税込503,360円)
T熱電対 BURNDY 11対 VF40 フランジ ガイド付き セット(耐熱温度250℃) 寸法画像
NW ICF VF VG A B D 商品内容
- - 40 - 105 10 47 セット品
製品コード :40848    型式 :F40TCT11MBGUT1B
457,600円 (税込503,360円)
40849 / F50TCT11MBGA - - 50 - 120 10 47 フランジ付き端子のみ
欠品時
別途回答
241,400円 (税込265,540円)

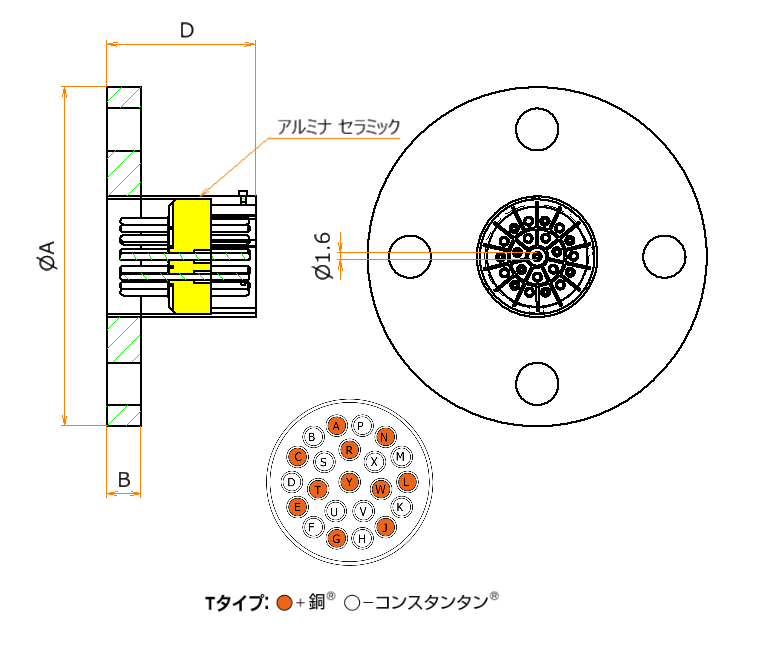

T熱電対 BURNDY 11対 VF50 フランジ ガイド付き 寸法画像
NW ICF VF VG A B D 商品内容
- - 50 - 120 10 47 フランジ付き端子のみ
製品コード :40849    型式 :F50TCT11MBGA
241,400円 (税込265,540円)
40850 / F50TCT11MBGUT1B - - 50 - 120 10 47 セット品
欠品時
別途回答
458,200円 (税込504,020円)
T熱電対 BURNDY 11対 VF40 フランジ ガイド付き セット(耐熱温度250℃) 寸法画像
NW ICF VF VG A B D 商品内容
- - 50 - 120 10 47 セット品
製品コード :40850    型式 :F50TCT11MBGUT1B
458,200円 (税込504,020円)
40851 / G20TCT11MBGA - - - 20 80 8 45 フランジ付き端子のみ
欠品時
別途回答
239,900円 (税込263,890円)
T熱電対 BURNDY 11対 VG20 フランジ ガイド付き 寸法画像
NW ICF VF VG A B D 商品内容
- - - 20 80 8 45 フランジ付き端子のみ
製品コード :40851    型式 :G20TCT11MBGA
239,900円 (税込263,890円)
40852 / G20TCT11MBGUT1B - - - 20 80 8 45 セット品
欠品時
別途回答
456,700円 (税込502,370円)
T熱電対 BURNDY 11対 VG20 フランジ ガイド付き セット(耐熱温度250℃) 寸法画像
NW ICF VF VG A B D 商品内容
- - - 20 80 8 45 セット品
製品コード :40852    型式 :G20TCT11MBGUT1B
456,700円 (税込502,370円)
40853 / G25TCT11MBGA - - - 25 90 8 45 フランジ付き端子のみ
欠品時
別途回答
240,200円 (税込264,220円)

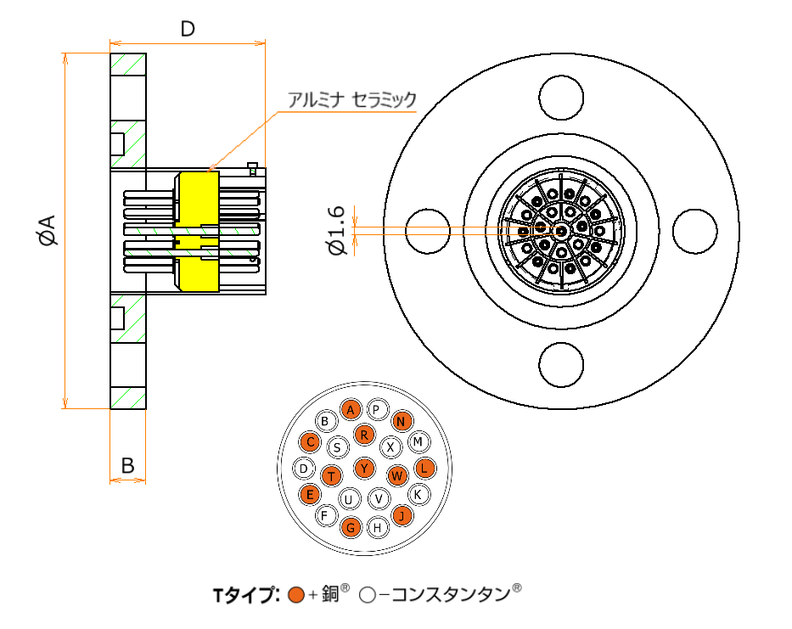

T熱電対 BURNDY 11対 VG25 フランジ ガイド付き 寸法画像
NW ICF VF VG A B D 商品内容
- - - 25 90 8 45 フランジ付き端子のみ
製品コード :40853    型式 :G25TCT11MBGA
240,200円 (税込264,220円)
40854 / G25TCT11MBGUT1B - - - 25 90 8 45 セット品
欠品時
別途回答
457,000円 (税込502,700円)
T熱電対 BURNDY 11対 VG25 フランジ ガイド付き セット(耐熱温度250℃) 寸法画像
NW ICF VF VG A B D 商品内容
- - - 25 90 8 45 セット品
製品コード :40854    型式 :G25TCT11MBGUT1B
457,000円 (税込502,700円)
40855 / G40TCT11MBGA - - - 40 105 10 47 フランジ付き端子のみ
欠品時
別途回答
240,800円 (税込264,880円)
T熱電対 BURNDY 11対 VG40 フランジ ガイド付き 寸法画像
NW ICF VF VG A B D 商品内容
- - - 40 105 10 47 フランジ付き端子のみ
製品コード :40855    型式 :G40TCT11MBGA
240,800円 (税込264,880円)
40856 / G40TCT11MBGUT1B - - - 40 105 10 47 セット品
欠品時
別途回答
457,600円 (税込503,360円)
T熱電対 BURNDY 11対 VG40 フランジ ガイド付き セット(耐熱温度250℃) 寸法画像
NW ICF VF VG A B D 商品内容
- - - 40 105 10 47 セット品
製品コード :40856    型式 :G40TCT11MBGUT1B
457,600円 (税込503,360円)
40857 / G50TCT11MBGA - - - 50 120 10 47 フランジ付き端子のみ
欠品時
別途回答
241,400円 (税込265,540円)
T熱電対 BURNDY 11対 VG50 フランジ ガイド付き 寸法画像
NW ICF VF VG A B D 商品内容
- - - 50 120 10 47 フランジ付き端子のみ
製品コード :40857    型式 :G50TCT11MBGA
241,400円 (税込265,540円)
40858 / G50TCT11MBGUT1B - - - 50 120 10 47 セット品
欠品時
別途回答
458,200円 (税込504,020円)
T熱電対 BURNDY 11対 VG50 フランジ ガイド付き セット(耐熱温度250℃) 寸法画像
NW ICF VF VG A B D 商品内容
- - - 50 120 10 47 セット品
製品コード :40858    型式 :G50TCT11MBGUT1B
458,200円 (税込504,020円)
フィードスルー 熱電対 Tタイプ BURNDY® ガイド付き 11対 カタログ画像
製品 製品コード 型式 数量
フランジ付き端子 ○○○○○ ***TCT11MBG 1個
真空側PEEKインサート 16323 VSPI22GA 1個
大気側プラグ 10009 ASP22 1個
銅 ソケットコンタクト 12328 SVC16CU 22本
コンスタンタン ソケットコンタクト 12329 SVC16CT 22本

フランジ付き端子の○○○○○は5桁コード、***はフランジ規格が入ります
NW16 → N16
NW25 → N25
NW40 → N40
ICF34 → C34
ICF70 → C70
熱電対タイプのアセンブリ方法は以下の画像をクリックしてください。
熱電対_アセンブリ方法
圧着工具の取扱い方法は以下の画像をクリックしてください。 圧着工具の取り扱い方法
