NW/KF ガスケット CeFiX®専用 銅

NW/KF ガスケット CeFiX®専用 銅

▼CeFiX® ガスケット
・超高真空対応( 10⁻⁹Pa 台)
・NW配管と同じ径でメタルシールを導入可能なCeFiX®フランジ用
・CeFiX®はナイフエッジを食い込ませないテーパーシール方式のため、10 回程度の繰り返し使用が可能
 ※繰り返し使用可能な回数はご使用状況により異なりますので保証値ではありません
・耐放射線領域での使用が可能
・使用温度、圧力範囲、用途に応じてお選びください
・テーパーシールとしてICF フランジにも流用可能です(タブ参照)
・入り数:1個

▼以下のタイプが規格化されています
・対応フランジ(CeFiX®):16,25,40,50,63,80,100,160,200,250
・材質:アルミ,無酸素銅,無酸素銅+銀めっき,ニッケル
・CeFiX®システム (一覧)

▼その他
・製品についてご不明な点がありましたら「お問い合わせ」ボタンよりお気軽にご連絡ください

精密洗浄のご依頼はこちらから

続きを見る
基本情報
シール/ガスケット材質 無酸素銅
最高温度 300℃
最低温度 -270℃
使用可能圧力 大気圧~10-9Pa
加圧
非磁性
耐放射線性
耐薬品性
クリーンルーム対応
RoHS2対応
このサブカテゴリのお問い合わせ

10 件の型式候補があります

※製品コード・型式をクリックいただくと、ご覧いただけます。

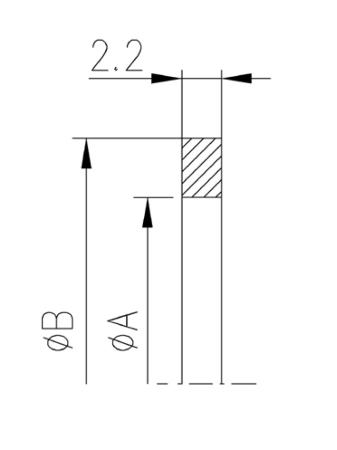

製品コード / 型式 CeFiX(NW) A B 在庫・納期 単価(税込)
30256 / 34.663.401 16 18.6 21.4
現在庫数
16個 当日出荷可能
欠品時
別途回答
2,500円 (税込2,750円)
34.016070.663.401 Metal Seal NW16 銅 CeFiX®専用 寸法画像
CeFiX(NW) A B
16 18.6 21.4
製品コード :30256    型式 :34.663.401
2,500円 (税込2,750円)
30255 / 34.663.402 25 27.9 32.9
現在庫数
14個 当日出荷可能
欠品時
別途回答
5,800円 (税込6,380円)
34.025070.663.402 Metal Seal NW25 銅 CeFiX®専用 寸法画像
CeFiX(NW) A B
25 27.9 32.9
製品コード :30255    型式 :34.663.402
5,800円 (税込6,380円)
30199 / 34.663.404 40 42.3 48.3
現在庫数
20個 当日出荷可能
欠品時
別途回答
6,600円 (税込7,260円)
34.040070.663.404 Metal Seal NW40 銅 CeFiX®専用 寸法画像
CeFiX(NW) A B
40 42.3 48.3
製品コード :30199    型式 :34.663.404
6,600円 (税込7,260円)
30200 / 34.663.405 50 56.8 61.8
現在庫数
83個 当日出荷可能
欠品時
別途回答
6,900円 (税込7,590円)
34.050070.663.405 Metal Seal NW50 銅 CeFiX®専用 寸法画像
CeFiX(NW) A B
50 56.8 61.8
製品コード :30200    型式 :34.663.405
6,900円 (税込7,590円)
30314 / 34.663.406 63 77.8 82.6
現在庫数
1個 当日出荷可能
欠品時
別途回答
7,900円 (税込8,690円)
34.063070.663.406 Metal Seal NW63 銅 CeFiX®専用 寸法画像
CeFiX(NW) A B
63 77.8 82.6
製品コード :30314    型式 :34.663.406
7,900円 (税込8,690円)
30498 / 34.563.408 80 86.6 91.6
現在庫数
11個 当日出荷可能
欠品時
別途回答
8,900円 (税込9,790円)
34.080070.563.408 Metal Seal NW80 銅 CeFiX®専用 寸法画像
CeFiX(NW) A B
80 86.6 91.6
製品コード :30498    型式 :34.563.408
8,900円 (税込9,790円)
30306 / 34.563.410 100 115.9 120.6
現在庫数
10個 当日出荷可能
欠品時
別途回答
12,400円 (税込13,640円)
34.100070.563.410 Metal Seal NW100 銅 CeFiX®専用 寸法画像
CeFiX(NW) A B
100 115.9 120.6
製品コード :30306    型式 :34.563.410
12,400円 (税込13,640円)
30257 / 34.563.416 160 166.5 171.3
現在庫数
23個 当日出荷可能
欠品時
別途回答
16,700円 (税込18,370円)
34.160070.563.416 Metal Seal NW160 銅 CeFiX®専用 寸法画像
CeFiX(NW) A B
160 166.5 171.3
製品コード :30257    型式 :34.563.416
16,700円 (税込18,370円)
30372 / 34.563.420 200 217.3 222.3
現在庫数
2個 当日出荷可能
欠品時
別途回答
36,100円 (税込39,710円)
34.200070.563.420 Metal Seal NW200 銅 CeFiX®専用 寸法画像
CeFiX(NW) A B
200 217.3 222.3
製品コード :30372    型式 :34.563.420
36,100円 (税込39,710円)
30859 / 34.563.425 250 267.4 273.2
現在庫数
2個 当日出荷可能
欠品時
別途回答
39,200円 (税込43,120円)
34.250070.563.425 Metal Seal NW250 銅 CeFiX®専用 寸法画像
CeFiX(NW) A B
250 267.4 273.2
製品コード :30859    型式 :34.563.425
39,200円 (税込43,120円)
NW/KF ガスケット CeFiX®専用 銅 カタログ画像
