NW/KF ビューポート Duran® CeFiX®専用

NW/KF ビューポート Duran® CeFiX®専用

▼CeFiX® ビューポート Duran®(ホウケイ酸ガラス)
・ホウケイ酸ガラス/Duran®:チャンバー内の目視用
・超高真空対応( 10⁻⁹Pa 台)可能
・使用温度範囲 -20℃~+280℃
・CeFiX®フランジ専用
・金属製チェーンクランプが使用可能
・プラズマ、高温アプリケーションなどの目視用に好適
・NW80以上の径はCeFiXR用のみご用意しております

▼そのほかに以下のタイプが規格化されています
・フランジ:NW/KF,ICF,JIS-VF,JIS-VG,CeFiX®,サニタリー
・窓材:
 ├ホウケイ酸ガラス
 ├サファイア(Al2O3)
 ├合成石英(SiO2)
 ├溶融石英(SiO2)
 ├フッ化マグネシウム(MgF2)
 ├フッ化カルシウム(CaF2)
 ├ゲルマニウム(Ge)
 ├ジンクセレン(ZnSe)
 └鉛ガラス
・非磁性フランジ品(チタン、SUS316L)もご用意しております
・開閉可能なビューポート(一覧)もございます

▼その他
・製品についてご不明な点がありましたら「お問い合わせ」ボタンよりお気軽にご連絡ください

精密洗浄のご依頼はこちらから

続きを見る
基本情報
フランジ材質 SUS(1.4462)
ホウケイ酸ガラス
最高温度 280℃
最低温度 -20℃
使用可能圧力 大気圧~10-9Pa
リークレート <1.3x10-9Pa・㎥/sec
RoHS2対応
このサブカテゴリのお問い合わせ

10 件の型式候補があります

※製品コード・型式をクリックいただくと、ご覧いただけます。

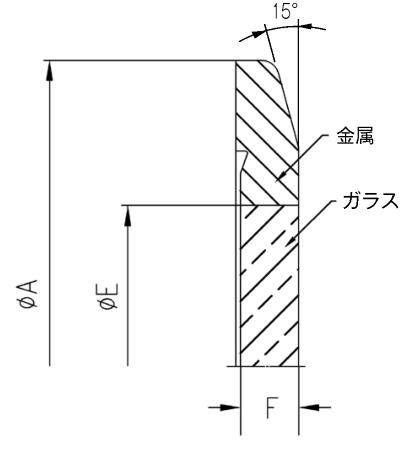

製品コード / 型式 CeFiX(NW) A E F 在庫・納期 単価(税込)
30614 / 32.016004.641 16 30 16 6
欠品時
別途回答
別途お見積り
32.016004.641.000 Viewport NW16 SUS/Duran® CeFiX®専用 寸法画像
CeFiX(NW) A E F
16 30 16 6
製品コード :30614    型式 :32.016004.641
別途お見積り
30461 / 32.025004.641 25 40 22 6.5
完成待ち
1個 2099/12/31入荷予定
欠品時
別途回答
47,900円 (税込52,690円)
32.025004.641.000 Viewport NW25 SUS/Duran® CeFiX®専用 寸法画像
CeFiX(NW) A E F
25 40 22 6.5
製品コード :30461    型式 :32.025004.641
47,900円 (税込52,690円)
30460 / 32.040004.641 40 55 30 7
欠品時
別途回答
別途お見積り
32.040004.641.000 Viewport NW40 SUS/Duran® CeFiX®専用 寸法画像
CeFiX(NW) A E F
40 55 30 7
製品コード :30460    型式 :32.040004.641
別途お見積り
30459 / 32.050004.641 50 75 40 7
現在庫数
1個 当日出荷可能
欠品時
別途回答
64,800円 (税込71,280円)
32.050004.641.000 Viewport NW50 SUS/Duran® CeFiX®専用 寸法画像
CeFiX(NW) A E F
50 75 40 7
製品コード :30459    型式 :32.050004.641
64,800円 (税込71,280円)
30458 / 32.063004.641 63 87 45 9.5
欠品時
別途回答
別途お見積り
32.063004.641.000 Viewport NW63 SUS/Duran® CeFiX®専用 寸法画像
CeFiX(NW) A E F
63 87 45 9.5
製品コード :30458    型式 :32.063004.641
別途お見積り
30457 / 32.080004.541 80 104.8 55 12
欠品時
別途回答
別途お見積り
32.080004.541.000 Viewport NW80 SUS/Duran® 寸法画像
CeFiX(NW) A E F
80 104.8 55 12
製品コード :30457    型式 :32.080004.541
別途お見積り
30456 / 32.100004.541 100 134 70 13
欠品時
別途回答
別途お見積り
32.100004.541.000 Viewport NW100 SUS/Duran® 寸法画像
CeFiX(NW) A E F
100 134 70 13
製品コード :30456    型式 :32.100004.541
別途お見積り
30616 / 32.160004.541 160 190 100 15
現在庫数
4個 当日出荷可能
欠品時
別途回答
212,200円 (税込233,420円)
32.160004.541.000 Viewport NW160 SUS/Duran® 寸法画像
CeFiX(NW) A E F
160 190 100 15
製品コード :30616    型式 :32.160004.541
212,200円 (税込233,420円)
30617 / 32.200004.541 200 242 130 15
現在庫数
2個 当日出荷可能
欠品時
別途回答
300,000円 (税込330,000円)
32.200004.541.000 Viewport NW200 SUS/Duran® 寸法画像
CeFiX(NW) A E F
200 242 130 15
製品コード :30617    型式 :32.200004.541
300,000円 (税込330,000円)
30676 / 32.250004.541 250 292 150 15
欠品時
別途回答
別途お見積り
32.250004.541.000 Viewport NW250 SUS/Duran® 寸法画像
CeFiX(NW) A E F
250 292 150 15
製品コード :30676    型式 :32.250004.541
別途お見積り
NW/KF ビューポート Duran® CeFiX®専用 カタログ画像
