NW/KF ガラスフランジ Duran®標準/光学用

NW/KF ガラスフランジ Duran®標準/光学用

▼EVACガラスフランジ(ビューポート)
・内部を容易に観察できるので、プラズマ、高温用途での制御に好適
・全面ガラス面のため有効径が広い
・真空 10-7Pa 台に対応
・光学研磨を施した、レーザー透過用窓もラインナップ
・最高使用温度:Duran® 450℃,石英 1000℃
※センターリングの使用温度にご注意ください(200℃程度)

▼以下のタイプが規格化されています(一覧)
・Duran®(ホウケイ酸ガラス)フランジ:可視用。紫外光を遮蔽することが可能です
・石英フランジ:紫外光を透過させるのに最適です
・光学研磨を施した、レーザー透過用窓もラインナップ(Duran® / 溶融石英)

▼ご使用時はガラス製品用のセンターリング、樹脂クランプをお選びください。
・ガラスーガラス用、ガラスー金属用ともにこちらよりご確認いただけます。
 ※金属用、ガラス用でそれぞれ厚みが違います
・樹脂クランプはこちらよりご確認いただけます。
 ※締結時はトルクのかけすぎにご注意ください

▼その他
・製品についてご不明な点がありましたら「お問い合わせ」ボタンよりお気軽にご連絡ください

精密洗浄のご依頼はこちらから

続きを見る
基本情報
フランジ材質 Duran®(ホウケイ酸ガラス)
ホウケイ酸ガラス
最高温度 450℃
最低温度 -50℃
使用可能圧力 大気圧~10-7Pa
対応シール 専用エラストマーシール
加圧 NW63以下 ○、NW80以上✖︎
非磁性
耐薬品性
クリーンルーム対応
絶縁性
RoHS2対応
このサブカテゴリのお問い合わせ

12 件の型式候補があります

※製品コード・型式をクリックいただくと、ご覧いただけます。

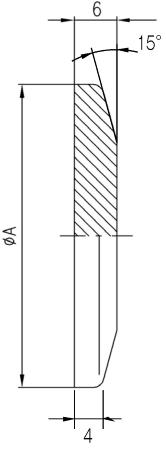

製品コード / 型式 NW/KF A T(ガラス厚) V(有効径) 仕上げ 在庫・納期 単価(税込)
30102 / 32.123.716 16 30 6 16 -
現在庫数
41個 当日出荷可能
欠品時
別途回答
52,000円 (税込57,200円)
32.016007.123.716 Blank Flange NW16 Duran® 寸法画像
NW/KF A T(ガラス厚) V(有効径) 仕上げ
16 30 6 16 -
製品コード :30102    型式 :32.123.716
52,000円 (税込57,200円)
30103 / 32.123.725 25 40 6 24 -
現在庫数
13個 当日出荷可能
欠品時
別途回答
11,200円 (税込12,320円)
32.025007.123.725 Blank Flange NW25 Duran® 寸法画像
NW/KF A T(ガラス厚) V(有効径) 仕上げ
25 40 6 24 -
製品コード :30103    型式 :32.123.725
11,200円 (税込12,320円)
30109 / 32.125.725 25 40 6 24 光学用
現在庫数
1個 当日出荷可能
欠品時
別途回答
95,000円 (税込104,500円)
32.025007.125.725 Blank Flange NW25 Duran® 光学用 寸法画像
NW/KF A T(ガラス厚) V(有効径) 仕上げ
25 40 6 24 光学用
製品コード :30109    型式 :32.125.725
95,000円 (税込104,500円)
30104 / 32.123.740 40 55 6 40 -
現在庫数
17個 当日出荷可能
欠品時
別途回答
68,300円 (税込75,130円)
32.040007.123.740 Blank Flange NW40 Duran® 寸法画像
NW/KF A T(ガラス厚) V(有効径) 仕上げ
40 55 6 40 -
製品コード :30104    型式 :32.123.740
68,300円 (税込75,130円)
30105 / 32.123.750 50 75 6 50.3 -
現在庫数
27個 当日出荷可能
欠品時
別途回答
83,300円 (税込91,630円)
32.050007.123.750 Blank Flange NW50 Duran® 寸法画像
NW/KF A T(ガラス厚) V(有効径) 仕上げ
50 75 6 50.3 -
製品コード :30105    型式 :32.123.750
83,300円 (税込91,630円)
30248 / 32.123.763 63 87 6 68 -
現在庫数
3個 当日出荷可能
欠品時
別途回答
100,300円 (税込110,330円)
32.063007.123.763 Blank Flange NW63 Duran® 寸法画像
NW/KF A T(ガラス厚) V(有効径) 仕上げ
63 87 6 68 -
製品コード :30248    型式 :32.123.763
100,300円 (税込110,330円)
30452 / 32.125.763 63 87 6 68 光学用
現在庫数
3個 当日出荷可能
欠品時
別途回答
23,000円 (税込25,300円)
32.063007.125.763 Blank Flange NW63 Duran® 光学用 寸法画像
NW/KF A T(ガラス厚) V(有効径) 仕上げ
63 87 6 68 光学用
製品コード :30452    型式 :32.125.763
23,000円 (税込25,300円)

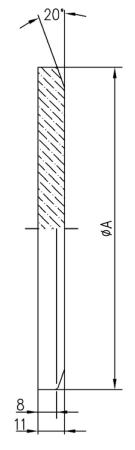

30114 / 32.223.708 80 114 11 83 -
現在庫数
16個 当日出荷可能
欠品時
別途回答
50,700円 (税込55,770円)
32.080007.223.708 Blank Flange NW80 Duran® 寸法画像
NW/KF A T(ガラス厚) V(有効径) 仕上げ
80 114 11 83 -
製品コード :30114    型式 :32.223.708
50,700円 (税込55,770円)
30670 / 32.224.708 80 114 11 83 光学用
現在庫数
1個 当日出荷可能
欠品時
別途回答
315,100円 (税込346,610円)
32.080007.224.708 Blank Flange NW80 Duran® 光学用 寸法画像
NW/KF A T(ガラス厚) V(有効径) 仕上げ
80 114 11 83 光学用
製品コード :30670    型式 :32.224.708
315,100円 (税込346,610円)
30115 / 32.223.710 100 134 11 102 -
欠品時
別途回答
別途お見積り
32.100007.223.710 Blank Flange NW100 Duran® 寸法画像
NW/KF A T(ガラス厚) V(有効径) 仕上げ
100 134 11 102 -
製品コード :30115    型式 :32.223.710
別途お見積り
30386 / 32.223.712 125 161 11 127 -
現在庫数
13個 当日出荷可能
欠品時
別途回答
38,800円 (税込42,680円)
32.125007.223.712 Blank Flange NW125 Duran® 寸法画像
NW/KF A T(ガラス厚) V(有効径) 仕上げ
125 161 11 127 -
製品コード :30386    型式 :32.223.712
38,800円 (税込42,680円)
30287 / 32.223.716 160 190 11 153 -
欠品時
別途回答
別途お見積り
32.160007.223.716 Blank Flange NW160 Duran® 寸法画像
NW/KF A T(ガラス厚) V(有効径) 仕上げ
160 190 11 153 -
製品コード :30287    型式 :32.223.716
別途お見積り
NW/KF ガラスフランジ Duran®標準/光学用 カタログ画像
ガラス部品の注意点は以下の画像をクリックしてください。
締結の説明
波長
波長
波長一覧
波長
